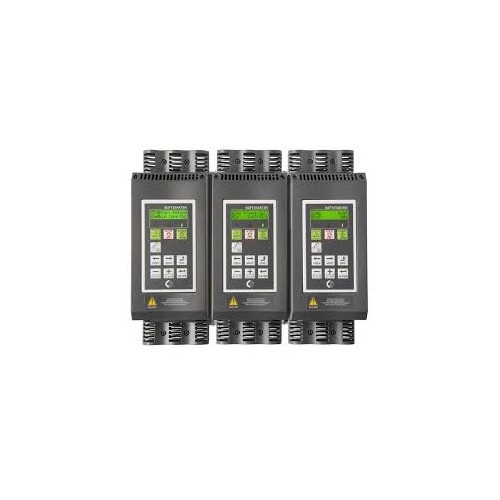

Устройство плавного пуска MSF, TSA, P=7,5-1600kW, U=200-525, 200-690V, IP20

Устройство плавного пуска MSF, TSA, P=7,5-1600kW, U=200-525, 200-690V, IP20

Устройство плавного пуска MSF, TSA, P=7,5-1600kW, U=200-525, 200-690V, IP20

В наличии
Мягкие пускатели серии MSF EMOTRON предоставляют собой полный набор функций управления пуском / остановом, защиты, измерения, диагностики и связи для вашего электропривода. Устройство плавного пуска MSF делает ненужными дополнительные устройства, такие как температурные реле, измерители и устройства связи, что в свою очередь уменьшает число компонентов системы, сокращает место для ее монтажа и упрощает сервис. MSF прост в использовании, поскольку требуется установить только девять параметров в меню "быстрой установки". Впоследствии вы можете настроить до 160 параметров для наиболее полного использования возможностей прибора для конкретного применения.

MSF 2.0 это идеальное решение.

Возможности MSF EMOTRON делают его идеальным решением для пуска, управления, защиты и диагностики как двигателя, так и приводимого им в движение механизма и технологического процесса. Из-за больших капитальных вложений и необходимости обеспечить бесперебойность технологического процесса существует необходимость в постоянной защите и слежении за оборудованием. Это относится к цепям, редукторам, клапанам, активаторам, конвейерам, мельницам и пилам, которые подвержены перегрузкам и недогрузкам и требуют контроля за величиной нагрузки.

Функции управления пуском и остановом :

  • Управление моментом
  • Нарастание напряжения
  • Двойной наклон кривой разгона
  • Ограничение тока
  • Управление насосом
  • Бросок момента
  • Пуск на полное напряжение
  • Торможение постоянным током
  • Шунтирование (Бай-пасс)
  • Толчковый режим
  • Медленная скорость
  • 4 набора параметров
  • 3 выходных реле, 2 программируемых
  • Управление коэффициентом мощности
  • Управление моментом

В дополнение к контролю напряжения, тока и двойному наклону кривой разгона, Emotron MSF имеет также функцию управления моментом, приводящую к очень мягкому и линейному нарастанию скорости. Толчковый режим вперед/назад и медленная скорость. Другое новое свойство мягкого пускателя – это возможность толчкового режима вращения в обе стороны при управлении от клавиатуры, а также движение с низкой скоростью с внешним управлением или управлением по времени. Это дает отличные возможности по позиционированию механизмов.

Функции защиты. В устройстве плавного пуска Emotron MSF имеется мощный комплекс функций защиты, который чутко реагирует на следующие события:

  • Перегрев MSF
  • Сигнал от внешнего температурного датчика
  • Перегрузка механизма
  • Недогрузка механизма
  • Дисбаланс фаз
  • Перенапряжение
  • Снижение напряжения
  • Заклинивание ротора
  • Большое количество пусков в час
  • Пропадание фазы на входе и выходе

Некоторые из этих функций уникальны, поэтому требуют краткого пояснения: Слежение за нагрузкой механизма.

Одно из новых свойств, введенных в устройствах плавного пуска Emotron MSF – цифровая система слежения за перегрузкой и недогрузкой. Уникальность ее в том, что метод слежения основан на простой и изящной идее использования двигателя в качестве датчика. Это означает, что мягкий пускатель постоянно измеряет изменения в нагрузке и работе привода. Реагируя на эти изменения соответствующим образом, Emotron MSF предупреждает как аварии оборудования, так и травмы персонала. Подается сигнал при перегрузке или недогрузке различных механизмов, например, конвейеров, кранов, активаторов, мельниц, камнедробилок, пил, насосов, вентиляторов и другого оборудования. С помощью этой функции вы можете установить два уровня отключения оборудования, два предупреждающих сигнала, время задержки срабатывания и т.д. для защиты вашей системы. Система слежения намного более точна, чем токовая защита. Больше нет необходимости использовать такие сложные и дорогие дополнительные устройства, как фрикционные фиксаторы, ограничительные выключатели, фотоэлементы, датчики уровня и предохранительные элементы и датчики для вращения, давления, потока и т.п.

Отображение и диагностика

Система управления помогает персоналу следить за многими параметрами системы, а при выходе их за допустимые пределы своевременно узнавать об этом. При аварийном отключении оператор может выяснить причины аварии, просмотрев содержимое памяти прибора.

Вот далеко не полный перечень информации, которую можно вывести на дисплей:
  • Ток в трех фазах
  • Напряжение в трех фазах
  • Мощность в кВт
  • Температурное состояние двигателя
  • Потребленная мощность в кВт-час
  • Коэффициент мощности
  • Общее время работы
Список событий, хранящийся в памяти мягкого пускателя, содержит данные о возможных причинах отключения:
  • Неисправность сети
  • Перегрев двигателя
  • Перегрев MSF
  • Заклинивание ротора
  • Перегрузка
  • Недогрузка
  • Дисбаланс фаз
  • Перенапряжение
  • Снижение напряжения
  • Большое количество пусков в час
Мягкий пускатель Emotron MSF (Швеция), в течение более чем 10 лет успешно представляемый на украинском рынке , имеет очень важную встроенную функцию контроля момента при разгоне/торможении асинхронного электродвигателя. При этом, ограничение по току также встроено. Функция контроля момента позволяет разгонять электродвигатель с практически линейным нарастанием скорости, при этом, ток и напряжение остаются в допустимых пределах. Такой мягкий пускатель имеет дополнительные преимущества: пусковой ток еще ниже, чем у обычного мягкого пускателя, а при торможении – линейное снижение скорости, которое позволяет наиболее точно рассчитать и уменьшить расходуемое на это время. Такому пускателю по силам плавно пустить дисковую пилу или дробилку с сохранением достаточно высокого момента, а пускового тока – в допустимых пределах. Безусловно, хочется еще раз напомнить, что преобразователь частоты справится с этой задачей гораздо лучше, но и цена будет в три-пять раз выше.

Что касается линий резки металла или приводов станков, то плавно остановить такой механизм с помощью мягкого пускателя MSF легко именно благодаря вышеупомянутой функции. Для более точного останова дополнительно активизируется функция работы на низкой скорости (14 % от номинальной). В сочетании эти две функции дают блестящий результат: останов происходит точно в запланированный момент. Поэтому мягкие пускатели MSF можно применять для небольших линий резки металла небольшой производительности, т. е. там где рабочий цикл составляет не мене 3 минут. Отметим, что с помощью мягкого пускателя мы НЕ можем изменять производительность, что и отличает их от преобразователей частоты. Мягкий пускатель Emotron MSF также предназначен для постоянной работы с электродвигателем и не имеет встроенных механических контакторов, а, следовательно, механический износ практически отсутствует. Он также не требует установки байпасных контакторов, за исключением некоторых случаев (например, высокая температура в помещении).

Помимо этого, постоянный контроль напряжения, а также нагрузки на валу позволяют мягкому пускателю Emotron MSF практически моментально реагировать на изменения нагрузки и обеспечивать максимальную безопасность без использования дополнительных датчиков скорости или момента. Уникальный мониторинг нагрузки позволяет легко настроить необходимые защиты по перегрузке и недогрузке, а также установить крайне малое время срабатывания от 0,1 секунды. Это делает его достаточно привлекательным для применения с такими механизмами, как дисковые пилы на деревообрабатывающих комбинатах, дробилки, кутеры, миксеры и подъемники.

Вышеупомянутая функция мониторинга нагрузки позволяет, например, получить информацию о том, на сколько процентов нагружен приводной механизм. Такая информация является очень полезной для различных обрабатывающих станков и может быть использована в общей системе АСУ или оперативного контроля работы благодаря совместимости мягких пускателей Emotron MSF с интерфейсом RS485, протоколами Modbus, Profibus, DeviceNet, а также с современным Ethernet.

Часто на дробилках и подъемниках используют асинхронные двигатели с фазным ротором. Мягкий пускатель Emotron MSF позволяет заменить их на более дешевые асинхронные машины. Но сначала необходимо подобрать асинхронный двигатель с короткозамкнутым ротором с аналогичным пусковым моментом, как у заменяемого двигателя с фазным ротором, и только потом подбирать для него мягкий пускатель (т.к. устройство выбирается по номинальному току имеющегося двигателя). Но в любом случае экономия будет налицо. В заключение хотелось бы добавить, мягкий пускатель Emotron MSF позволит снизить нагрузку на сеть и сократить затраты на оборудование (устанавливать генераторы меньшей мощности, например, в карьерах, а также прокладывать кабели меньшего сечения). И таким образом, экономить электроэнергию, даже при работе с тяжелыми нагрузками.

Наиболее плавный пуск электродвигателя достигается при управлении током по всем трем фазам, что предполагает симметричные токи и плавный разгон без таких недостатков, как дополнительные потери электроэнергии, шум и вибрации, свойственных устройствам плавного пуска с управлением по двум фазам.

Управление

Устройство плавного пуска Emotron TSA осуществляет управление по трем фазам, с применением уникальных алгоритмов регулировки момента на валу двигателя. Обычные устройства плавного пуска используют метод линейного увеличения напряжения, в то время как устройство плавного пуска Emotron TSA постоянно рассчитывает и задает фактический крутящий момент электродвигателя в соответствии с требованиями нагрузки, что позволяет дополнительно снизить пусковые токи на 30%. Управление моментом обеспечивает сверхплавный пуск с постоянным ускорением нагрузки без рывков исполнительного механизма и бросков тока и напряжения. Снижение пусковых токов позволяет использовать предохранители меньшего номинала и кабели меньшего сечения, что в итоге позволяет удешевить проект. Применение устройства плавного пуска Emotron TSA приводит к снижению механических нагрузок, улучшению управления и контроля над технологическими процессами и снижению затрат на обслуживание.

Защита процесса

При помощи встроенного монитора нагрузки, устройство плавного пуска контролирует момент на валу электродвигателя, что предотвращает выход из строя исполнительного механизма. Монитор нагрузки без дополнительных внешних устройств и датчиков позволяет отследить и предотвратить такие аварии, как заклинивание дробилки, сухой ход насоса, работа вентилятора на засоренный фильтр и многие другие. Так же монитор нагрузки может быть использован в алгоритмах управления и контроля технологического процесса, например при смешивании компонентов, где необходимо контролировать определенную вязкость конечного продукта. При выходе нагрузки на валу двигателя за настраиваемый пользователем диапазон будет произведена выдача предупреждающего сигнала или быстрый, но плавный останов механизма. Встроенный аналоговый выход позволяет передать на удаленный диспетчерский пульт фактическую нагрузку на валу электродвигателя.

Защита электродвигателя

Устройства плавного пуска Emotron TSA имеют в стандартной комплектации вход для подключения PTC-датчика. Кроме того, с помощью опций устройство плавного пуска позволяет подключить до 6 датчиков температуры PT100, что позволяет контролировать температуру двигателя и механизма в самых критичных узлах. Программное обеспечение устройства плавного пуска осуществляет функцию тепловой защиты двигателя по кривым I2t, которые достаточно просто настраивать под конкретные требования.

Плавный останов

Устройство плавного пуска Emotron TSA предлагает эффективные решения останова электродвигателя независимо от того, плавно или быстро нужно произвести торможение. Останов насоса по линейной зависимости исключает риск гидравлического удара. Встроенная функция динамического торможения обеспечивает быстрый останов пил и мельниц без использования механического тормоза.

Медленная скорость и толчковый режим

Помимо разгона электродвигателя до номинальной скорости и торможения, устройство плавного пуска Emotron TSA позволяет запускать двигатель на медленной скорости в прямом и обратном направлении без применения дополнительного оборудования. Медленная скорость или толчковый режим в прямом или обратном направлении могут быть полезны для загрузки/выгрузки центрифуг или смесителей, позиционирования нагрузки, а также диагностических и сервисных целей.

Компактные размеры

Благодаря новейшей аппаратной платформе и современным компонентам устройства плавного пуска Emotron TSA являются одними из самых компактных в своем классе. Большой опыт проектирования устройств управления двигателей позволило создать не только компактное, но и эргономичное решение, что позволяет снизить затраты на использование устройств плавного пуска Emotron TSA в составе шкафов управления и автоматизации.

Часы реального времени и логический контроллер

Устройство плавного пуска Emotron TSA имеет встроенный логический контроллер, который включает в себя набор программируемых блоков, таких, как логические функции, компараторы, триггеры, счетчики и таймеры. Это позволяет выполнять простые алгоритмы автоматизации технологического процесса без использования контроллеров или рограммируемых реле. Встроенные часы реального времени используются для записи ошибок в журнал событий и для включения и отключения устройства плавного пуска в заданное время.

Простота установки и использования

Установка производится быстро и с минимальными сопутствующими затратами финансовых средств, так как не требуется никакого дополнительного оборудования. Весь функционал шкафа управления электродвигателем уже включен в устройство плавного пуска Emotron TSA. Ряд опций позволяет дополнительно расширить функциональность устройства плавного пуска. Устройство плавного пуска Emotron TSA оборудовано панелью управления с русскоязычным дисплеем и возможностью копирования параметров. Панель управления устройства плавного пуска Emotron TSA имеет удобную в использовании систему меню и отдельные кнопки для пуска и останова электродвигателя.
Документы: msf_2-0_instruction_manual.pdf
