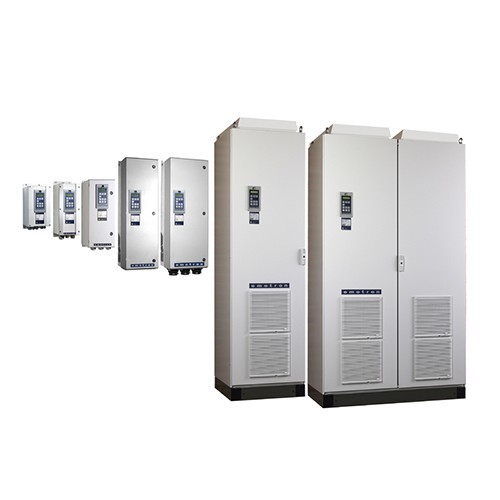

Преобразователь частоты VFX, P=0,75-3000kW, U=400, 500, 690V, IP=20, 23, 54
Преобразователь частоты VFX, P=0,75-3000kW, U=400, 500, 690V, IP=20, 23, 54
Преобразователь частоты Emotron VFX 2.0 – серия универсальных преобразователей частоты, разработанных для прецизионного управления скоростью асинхронных электродвигателей. Технология изменения частоты электропривода, заложенная в этой серии, основана на прямом управлении моментом и полем. Это позволяет использовать преобразователи VFX 2.0 для управления высокодинамичными механизмами.
Сочетание прямого управления моментом, точного и мягкого управления скоростью, эффективного векторного торможения делает серию преобразователей частоты VFX 2.0 идеальной альтернативой дорогостоящим сервомеханизмам и приводам с двигателями, использующими переменный ток.
Преобразователи частоты Emotron VFX 2.0 имеют стандартное исполнение IP54 для мощностей от 0,75 до 132 кВт. Для мощностей свыше 132 кВт исполнение IP54 по заказу.
Области примерения преобразователей частоты Emotron VFX 2.0: механизмы с постоянным и большим моментом нагрузки, например конвейеры, лифты, крановое оборудование, строгальные станки, дробилки, ленточные пилы, центрифуги, смесители и т.д. механизмы, требующие высокой точности регулирования скорости вращения или момента (станочное оборудование)
Типовое применение для частотных преобразователей Emotron VFX
- Компрессор
- Конвейеры / Транспортеры
- Кран-балки
- Шлифовальные / Сверлильные станки
- Дробилки / Измельчители
- Центрифуги / Миксеры / Мельницы
- Пилы
- Механизмы дверей
- Лифты / Краны / Мосты /
- Подъемники
- Механизмы позиционирования Механизмы намотки и проката
- наши партнеры
Серия VFX 2.0 Emotron до 3000 кВт подхват вращающегося двигателя ПИД регулирование мониторинг нагрузки: защита от перегрузки и недогрузки во всем диапазоне скоростей (патент ЕР 05109356) работа при пониженном напряжении выключение при низком уровне задания оптимизация поля несколько наборов параметров русифицированное меню прямое управление моментом (технология DTC) увеличение пикового момента двигателя до 400% от номинального эффективное и безопасное векторное торможение преодоление провалов напряжения работа при широком диапазоне питающего напряжения (+10/-15% от Uном); функция (НСВ) обеспечивает безопасный пуск и возможность включения и выключения ПЧ при необходимости. улучшенная вентиляция (ПЧ оснащены охлаждающим вентилятором улучшенная температурная защита двигателя: подключение 1 датчика РТС или до 3 датчиков РТ100 (обратная связь по температуре).
| ОБЩИЕ ПОЛОЖЕНИЯ | |
| Напряжение сети, В | VFX40: 230-415V +10%/-15% (-10% при 230 В) VFX48: 230-480V +10%/-15% (-10% при 230 В) VFX50/52: 440-525V +10%/-15% VFX69: 500-690V +10%/-15% |
| Частота сети, Гц | 45 до 65 Гц |
| Коэффициент мощности | 0,95 |
| Выходное напряжение | 0–Напряжение сети |
| Выходная частота | 0–400 Гц |
| Частота коммутации | 3 кГц (диапазон регулировки 1,5-6 кГц) |
| КПД при номинальной нагрузке | 97% для моделей от 003 до 013 98% для моделей от 026 до 046 97,5% для моделей от 060 до 073 98% для моделей от 090 до 1500 |
| ВХОДЫ УПРАВЛЯЮЩИХ СИГНАЛОВ | |
| Аналоговые (дифференциальные) | |
| Напряжение / Ток | 0-±10 В/0-20 мА (устанавливаются DIP-переключателями) |
| Максимальное входное напряжение | +30 В/30 мА |
| Входное сопротивление | 20 кОм (напряжение) 250 Ом (ток) |
| Разрешение | 11 бит данных + знаковый бит |
| Аппаратная погрешность | 1% типичная + 1 Ѕ LSB отклонение на полную шкалу |
| Нелинейность | 1Ѕ LSB |
| Цифровые | |
| Входное напряжение | Логическая единица на входе: >9 В постоянного тока, Логический ноль на входе: <4 В постоянного тока |
| Максимальное входное напряжение | Максимальное напряжение на входе: +30 В постоянного тока |
| Входное сопротивление | При напряжении на входе <3,3 В постоянного тока: 4,7 кОм |
| Задержка сигнала | При напряжениии на входе >=3,3 В постоянного тока: 3,6 кОм <=8 мс |
| ВЫХОДЫ УПРАВЛЯЮЩИХ СИГНАЛОВ | |
| Аналоговые | |
| Напряжение / Ток | 0-10 В/0-20 мА (программируется) |
| Максимальное выходное напряжение | +15 В @5 мА cont. |
| Ток короткого замыкания | +15 mA (напряжение), +140 мА (ток) |
| Выходное сопротивление | 10 Ом (напряжение) |
| Разрешение | 10 бит |
| Максимальное сопротивление нагрузки для тока | 500 Ом |
| Аппаратная погрешность | 1,9% типичное отклонение (напряжение), 2,4% типичное отклонение |
| Сдвиг | 3 LSB |
| Нелинейность | 2 LSB |
| Цифровые | |
| Выходное напряжение | Логическая единица >20 В постоянного тока при 50 мА, >23 В постоянного тока в открытом состоянии Логический ноль <1 В постоянного тока при 50 мА |
| Ток короткого замыкания | 100 мА макс. (в сумме с потреблением от выхода +24 В) |
| Реле | |
| Контакты | 0,1 – 2 A/Uмакс ~250 В или =42 В |
| ЗАДАНИЯ | |
| +10 В постоянного тока | +10 В постоянного тока при 10 мА, ток короткого замыкания +30 мА максимум |
| -10 В постоянного тока | -10 В постоянного тока при 10 мА |
| +24 В постоянного тока | +24 В постоянного тока, ток короткого замыкания +100 мА максимум (вместе с цифровыми выходами |
Описание
Преобразователи частоты серии VFX 2.0 Emotron - серия универсальных преобразователей частоты, разработанных для прецизионного управления скоростью асинхронных электродвигателей. Технология изменения частоты электропривода, заложенная в этой серии, основана на прямом управлении моментом и полем. Это позволяет использовать преобразователи VFX 2.0 для управления высоко динамичными механизмами.
Сочетание прямого управления моментом, точного и мягкого управления скоростью, эффективного векторного торможения делает серию преобразователей частоты VFX 2.0 идеальной альтернативой дорогостоящим серво механизмам и приводам с двигателями, использующими переменный ток.
Преобразователи частоты Emotron VFX 2.0 имеют стандартное исполнение IP54 для мощностей от 0,75 до 132 кВт. Для мощностей свыше 132 кВт исполнение IP54 по заказу.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ ЭТОЙ СЕРИИ
- Векторное управление
- Прямое управление моментом (технология DTC)
- Встроенный ПИД-регулятор
- Использование двигателя в качестве датчика
- Подхват вращающегося двигателя при пуске
- Увеличение пикового момента двигателя – до 400% от номинального
- Вычислитель скорости оценивает обороты двигателя 40 тыс. раз/с с точностью ± 2 об/мин для двигателя с номинальной частотой вращения 1480 об/мин, что исключает необходимость обратной связи по скорости для большинства двигателей
- Встроенный EMC фильтр для всей линейки
- Размеры ПЧ большой мощности уменьшены на 30 - 50%
- Возможность подключения датчика скорости
- Функции автонастройки минимизируют время запуска преобразователя частоты в эксплуатацию
- Векторное торможение снижает необходимость дополнительной электроники для торможения
- Местное или внешнее управление
- Оптимизация процессов и потребления электроэнергии
- Быстрая функция предупреждения отключений снижает вероятность ложных срабатываний защиты
- Новое аппаратно-программное обеспечение
- Интерфейсы RS232, RS485, протоколы Profibus, Devicenet, Ethernet, Modbus
- Адаптация к контролерам управления приводами конвейеров, грейферов, кранов
- 4 аналоговых дифференциальных входа
- Увеличенный функционал за счет дополнительных таймеров и виртуальных входов/выходов
частотный преобразователь Emotron Эмотрон
преобразователь частоты Emotron Эмотрон
Степень защиты IP20
| Модель | Мощность | Номинальное напряжение |
Степень защиты |
Срок поставки |
|---|---|---|---|---|
| EMOTRON® Универсальные, нового поколения, ПИД-регулятор с дифференциальным аналоговым входом, ЕМС фильтром и встроенным монитором М20. Прямое управление моментом, IP20, съемная панель с функцией копирования настроек. Русифицированное меню | ||||
| VFX 2.0 NGD 48-300-20CE | 150 кВт | 380 В | IP 20 | 7-9 недель |
| VFX 2.0 NGD 48-375-20CE | 200 кВт | 380 В | IP 20 | 7-9 недель |
| VFX 2.0 NGD 48-430-20CE | 220 кВт | 380 В | IP 20 | 7-9 недель |
| VFX 2.0 NGD 48-500-20CE | 250 кВт | 380 В | IP 20 | 7-9 недель |
| VFX 2.0 NGD 48-600-20CE | 315 кВт | 380 В | IP 20 | 7-9 недель |
| VFX 2.0 NGD 48-650-20CE | 355 кВт | 380 В | IP 20 | 7-9 недель |
| VFX 2.0 NGD 48-750-20CE | 400 кВт | 380 В | IP 20 | 7-9 недель |
| VFX 2.0 NGD 48-860-20CE | 450 кВт | 380 В | IP 20 | 9-11 недель |
| VFХ 2.0 NGD 48-1000-20CE | 500 кВт | 380 В | IP 20 | 9-11 недель |
| VFХ 2.0 NGD 48-1200-20CE | 630 кВт | 380 В | IP 20 | 9 -11 недель |
| VFХ 2.0 NGD 48-1500-20CE | 800 кВт | 380 В | IP 20 | 10-12 недель |
| Модель | Мощность | Номинальное напряжение |
Степень защиты |
Срок поставки |
|---|---|---|---|---|
| EMOTRON® Универсальные, нового поколения, с ПИД-регулятором, ЕМС фильтром и встроенным монитором М20. Прямое управление моментом, IP54, съемная панель с функцией копирования настроек. Русифицированное меню | ||||
| VFX 2.0 NGD 48-003-54CE | 0,75 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-004-54CE | 1,5 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-006-54CE | 2,2 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-008-54CE | 3 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-010-54CE | 4 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-013-54CE | 5,5 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-018-54CE | 7,5 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-026-54CE | 11 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-031-54CE | 15 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-037-54CE | 18,5 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-046-54CE | 22 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 40-060-54CE | 30 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 40-073-54CE | 37 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-090-54CE | 45 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-109-54CE | 55 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-146-54CE | 75 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-175-54CE | 90 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-210-54CE | 110 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-250-54CE | 132 кВт | 380 В | IP 54 | 4-6 недель |
| VFX 2.0 NGD 48-300-54CE | 160 кВт | 380 В | IP 54 | 7-9 недель |
| VFX 2.0 NGD 48-375-54CE | 200 кВт | 380 В | IP 54 | 7-9 недель |
| VFX 2.0 NGD 48-430-54CE | 220 кВт | 380 В | IP 54 | 7-9 недель |
| VFX 2.0 NGD 48-500-54CE | 250 кВт | 380 В | IP 54 | 7-9 недель |
| VFX 2.0 NGD 48-600-54CE | 315 кВт | 380 В | IP 54 | 7-9 недель |
| VFX 2.0 NGD 48-650-54CE | 355 кВт | 380 В | IP 54 | 7-9 недель |
| VFX 2.0 NGD 48-750-54CE | 400 кВт | 380 В | IP 54 | 7-9 недель |
| VFX 2.0 NGD 48-860-54CE | 450 кВт | 380 В | IP 54 | 9-11 недель |
| VFХ 2.0 NGD 48-1000-54CE | 500 кВт | 380 В | IP 54 | 9-11 недель |
| VFХ 2.0 NGD 48-1200-54CE | 630 кВт | 380 В | IP 54 | 9-11 недель |
| VFХ 2.0 NGD 48-1500-54CE | 800 кВт | 380 В | IP 54 | 10-12 недель |
| Модель | Мощность | Номинальное напряжение |
Степень защиты |
Срок поставки |
|---|---|---|---|---|
| VFX 2.0 NGD 48-003-54-CEB + IRV 1600 50 Ом | 0,75 кВт | 380 В | IP 54 | 5-6 недель |
| VFX 2.0 NGD 48-004-54-CEB + IRV 1600 50 Ом | 1,5 кВт | 380 В | IP 54 | 5-6 недель |
| VFX 2.0 NGD 48-006-54-CEB + IRV 1600 50 Ом | 2,2 кВт | 380 В | IP 54 | 5-6 недель |
| VFX 2.0 NGD 48-008-54-CEB + IRV 1600 50 Ом | 3 кВт | 380 В | IP 54 | 5-6 недель |
| VFX 2.0 NGD 48-010-54-CEB + IRV 1600 50 Ом | 4 кВт | 380 В | IP 54 | 5-6 недель |
| VFX 2.0 NGD 48-013-54-CEB + IRV 1600 50 Ом | 5,5 кВт | 380 В | IP 54 | 5-6 недель |
| VFX 2.0 NGD 48-018-54-CEB + IRV 1600 50 Ом | 7,5 кВт | 380 В | IP 54 | 5-6 недель |
| VFX 2.0 NGD 48-026-54-CEB + РС1600-35 | 11 кВт | 380 В | IP 54 | 1 неделя |
| VFX 2.0 NGD 48-031-54-CEB + РС1600-35 | 15 кВт | 380 В | IP 54 | 1 неделя |
| VFX 2.0 NGD 48-037-54-CEB + РС1600-24 | 18,5 кВт | 380 В | IP 54 | 1 неделя |
| VFX 2.0 NGD 48-046-54-CEB + РС2400-24 | 22 кВт | 380 В | IP 54 | 1 неделя |
| VFX 2.0 NGD 40-060-54-CEB + РС3200-10 | 30 кВт | 380 В | IP 54 | 5-6 недель |
| VFX 2.0 NGD 40-073-54-CEB + РС5600-10 | 37 кВт | 380 В | IP 54 | 5-6 недель |
| VFX 2.0 NGD 48-090-54CEB + РС5600-10 | 45 кВт | 380 В | IP 54 | 5-6 недель |
| VFX 2.0 NGD 48-109-54CEB + РС5600-10 | 55 кВт | 380 В | IP 54 | 5-6 недель |
