VLT® AQUA Drive FC 200

VLT® AQUA Drive FC 200

В наличии

Общая информация

Привод Danfoss VLT® AQUA Drive предназначен для применений, связанных с водоснабжением и водоотведением. Обладая широким рядом стандартных и опциональных возможностей VLT® AQUA Drive позволяет снизить общие затраты при эксплуатации систем водоснабжения и водоотвода.

Особенности и преимущества

Выходная мощность
200-240 В ..... 0.25 кВт - 45 кВт
380-480 В ..... 0.37 кВт - 1000кВт
525-600 В ..... 0.75 кВт - 90 кВт
525-690 В ..... 45 кВт - 1,4 МВт

Трехфазный
3*200-240 В… 0,25-45 кВт
3*380-480 В… 0,37-1000 кВт
3*525-600 В… 0,75-90 кВт
3*525-690 В… 11-1400 кВт

Однофазный
1*200-240 В…1,1-22 кВт
1*380-480 В…7,5-37 кВт

Степень защиты корпуса
IP20/шасси, IP21/NEMA 1, IP55/NEMA 12, IP66/NEMA 4X

Автоматическая настройка ПИ-контроллеров
При помощи автоматической настройки встроенных ПИ-контролеров, привод отслеживает реакцию системы на внесенные им поправки и соответственно корректирует их. Таким образом быстро обеспечиваются точность и стабильность работы системы.

Режим заполнения трубы
Происходит управляемое (замкнутый контур управления) заполнение трубы; предотвращает гидравлические удары, повреждения труб и разбрызгивателей.

Крайняя точка рабочей кривой
Функция обнаружения повреждений и утечек в системе. При переходе насоса в крайнюю точку рабочей кривой, привод подаст аварийный сигнал, отключит насос или произведет другое предустановленное действие.

Защита от сухого хода
VLT® HVAC Drive предотвращает преждевременный выход из строя насоса, постоянно оценивая его состояние при помощи измерений частоты и мощности.

Стандартный каскадный контроллер
Встроенный каскадный контроллер позволяет управлять тремя насосами, один из которых является неизменным ведущим.

Чередование двигателей
Логическая функция, обеспечивающая поочередную работу двух насосов. Встроенный таймер обеспечивает равные коэффициенты загрузки насосов.

Компенсация потока
В зависимости от величины потока, функция уменьшает значение уставки давления, в результате чего экономится электроэнергия.

Начальный разгон
Функция начального разгона обеспечивает быстрое ускорение насоса до минимальной скорости, начиная с которой происходит обычный разгон. Такой разгон предотвращает повреждение подшипников.

Интеллектуальный логический контроллер
VLT® HVAC Drive предоставляет функции логического последовательного управления, основанного на событиях и действиях.

Безопасность
VLT® HVAC Drive может быть оснащен опцией безопасного останова (Safe Stop) категории 3, согласно стандарту EN 954-1. Функция Safe Stop препятствует непреднамеренному включению привода.

Вспомогательное оборудование

Для преобразователя частоты VLT® AQUA доступен широкий ассортимент дополнительных принадлежностей, соответствующих Вашим требованиям. Подробности Вы можете найти в руководстве по эксплуатации.

Plug and Play
Любая опция – плата последовательной связи, программируемый модуль позиционирования, плата расширения вводов-выводов и т.д. – поставляется полностью готовой к установке и работе.

Опции панели управления
Панель местного управления LCP – графическая или числовая, комплект для удаленного монтажа

Прикладные опции
Плата подключения внешнего источника питания +24 В (MCB-107)

Опции последовательной связи
Плата PROFIBUS (MCA-101), плата DeviceNet (MCA-104), плата Ethernet IP (MCA-121)

I/O options
Дополнительные универсальные вводы-выводы (MCB 101), дополнительные реле (MCB 105), расширенный каскадный контроллер (MCO-101), продвинутый каскадный контроллер (MCO-102), дополнительные аналоговые вводы-выводы и питающий элемент для часов (MCB-109).

Фильтры
Фильтр гармоник (AHF 005/010), синусоидальный фильтр (MCC 101), фильтр dU/dt (MCC 102).

Прочее
Набор IP21/NEMA1, адаптер Profibus с разъемом Sub-D, развязывающая плата для сетевых кабелей, кабель USB для подключения к ПК.

Основные функциональные возможности частотного преобразователя Danfoss VLT AQUA Drive FC 202:

  • встроенные функции и алгоритмы для работы с насосами
  • до 3-х сигналов обратной связи
  • Защита от сухого хода (VLT® HVAC Drive предотвращает преждевременный выход из строя насоса, постоянно оценивая его состояние при помощи измерений частоты и мощности).
  • Режим заполнения трубы (Происходит управляемое (замкнутый контур управления) заполнение трубы; предотвращает гидравлические удары, повреждения труб и разбрызгивателей).
  • Крайняя точка рабочей кривой (Функция обнаружения повреждений и утечек в системе. При переходе насоса в крайнюю точку рабочей кривой, привод подаст аварийный сигнал, отключит насос или произведет другое предустановленное действие).
  • Встроенный стандартный каскадный контроллер (Встроенный каскадный контроллер позволяет управлять тремя насосами, один из которых является неизменным ведущим).
  • Чередование двигателей (Логическая функция, обеспечивающая поочередную работу двух насосов. Встроенный таймер обеспечивает равные коэффициенты загрузки насосов).
  • Компенсация потока (В зависимости от величины потока, функция уменьшает значение уставки давления, в результате чего экономится электроэнергия).
  • Начальный разгон (Функция начального разгона обеспечивает быстрое ускорение насоса до минимальной скорости, начиная с которой происходит обычный разгон. Такой разгон предотвращает повреждение подшипников).
  • 4 ПИД -регулятора с возможностью моделирование зависимого п/пид контроллера
  • Автоматическая оптимизация энергопотребления (АЭО)
  • Автоматическая адаптация к двигателю
  • Летящий пуск (подхват вращающегося двигателя)
  • Электронное тепловое реле (ETR)
  • Интеллектуальный логический контроллер
  • Встроенный фильтр электромагнитных помех
  • Векторное и скалярное управление двигателем
  • Встроеный источник питания 24V/10V для датчиков/логики
  • Спящий режим
  • Коммуникационные протоколы (Modbus RTU, Profibus, DeviceNet, EtherNet IP)

Характеристика, стандартная спецификация преобразователя частоты Danfoss VLT AQUA Drive FC-202
Питающая сеть (L1L, L2, L3N)
Диапазон напряжений
3 x 200 - 240 B ± 10%
3 x 380 - 480 B ± 10%
3 x 525 - 600 B ± 10%
Частота сети
50/60 Гц
Максимальная кратковременная асимметрия фаз
3% от номинального напряжения
Коэффициент активной мощности
>= 0,9 при номинальной нагрузке
Коэффициент реактивной мощности
> 0,98
Включений по входу L1/L, L2, L3/N
Не более 2 раз в минуту (от 11 кВт - 1 раз в мин)
Условия окружающей среды согласно EN60664-1
Категория перенапряжения III/степень загрязнения 2
Перегрузочная способность
110% - 1минута
Управление
векторное или скалярное
Выходные характеристики (U, V, M):
Выходное напряжение
0–100% от входного номинального
Выходная частота
0-1000 Гц
Число переключений на выходе
Не ограничено
Время разгона/торможения
0,01-3600 сек.
Характеристики крутящего момента:
Пусковой момент (постоянный момент)
Максимум 110% в течение 60 сек*
Пусковой момент
Максимум 135% в течение 0,5 сек.*
Перегрузка по моменту (постоянный момент)
Максимум 110% в течение 60 сек.*
* - в процентах от номинального момента
Цифровые входы
Количество программируемых дискретных входов
4 (6)
Логика
PNP
Уровень напряжения
0-24 В DC
Максимальное напряжение на входе
28 В DC
Входное сопротивление, Ri
Около 4 кОм
Импульсный вход
Программируемый импульсный вход
2
Уровень напряжения
0-28 В
Точность входа (0,1-110 кГц)
погрешность 0,1% от полной шкалы
Частота на входе
4-5000 Гц
Входное сопротивление, Ri
Около 4 кОм
Интервал сканирования
13,3 мс
Разрешение
10 бит
Аналоговые входы:
Число аналоговых входов (по току и напряжению)
2
Режимы
токовый или по напряжению
Входное сопротивление, Ri (по напряжению)
Около 10 кОм
Уровень напряжения
0-10 В (масштабируемый)
Максимальное напряжение
20 В
Уровень тока
От 0/4 до 20 мА (масштабируемый)
Входное сопротивление, Ri (по току)
Около 300 Ом
Максимальный ток
30 мА
Разрешение аналоговых входов
10 бит (+ знак)
Аналоговый выход:
Программируемый аналоговый выход
1
Уровень тока
от 0/4 до 20 мА
Максимальная нагрузка
500 Ом
Точность
0,5 % от полной шкалы
Дискретные / частотные выходы:
Число программируемых дискретных / импульсных выходов
2
Уровень напряжения на дискретном / частотном выходе
0-24 В
Максимальная нагрузка частотного выхода
1 кОм
Максимальная ёмкостная нагрузка на частотном выходе
10 нФ
Минимальная выходная частота на частотном выходе
32 Гц
Погрешность частотного выхода
Максимальная ошибка: 0,1% полной шкалы
Разрешение частотных выходов
10 бит
Внутренний источник питания
Входное напряжение
10,5±0,5В, 24±0,5В
Максимальная нагрузка (10В)
25 мА
Максимальная нагрузка (24В)
100 мА
Релейные выходы
Программируемые релейные выходы
1
Максимальная нагрузка на клеммах
240В, 2А
Коммуникация с шинами передачи данных
FC Protocol, Modbus RTU, RS485, USB
Длина кабеля
Максимальная длина экранированного (бронированного)
кабеля двигателя
150 м
Максимальная длина неэкранированного (небронированного) кабеля двигателя
300 м
Окружающая среда, исполнение привода
Корпус
IP20 (IP21 с опцией)
Вибрация
1,0 G
Агрессивная среда
Класс Н25
Влажность
5 – 93 % (IEC 721-3-3; класс 3К3 (без конденсации во время работы))двигателя
Макс. температура среды
-10 - 50° C
Среднесуточная температура среды
• Электронная тепловая защита двигателя от перегрева
• Мониторинг температуры радиатора защищает привод от перегрева
• Привод защищен от к.з. между фазами двигателя U, V, W
• Привод защищен от к.з. выходных фаз U, V, W на землю
• Автоматическая оптимизация энергопотребления
• Автоматическая адаптация к двигателю
• Подхват вращающегося двигателя
• При пропадании одной фазы сети ПЧ отключается
• Контроль напряжения промежуточного контура позволяет ПЧ отключаться, если напряжение промежуточного контура слишком низкое или слишком высокое
• Частотный преобразователь "Данфосс" постоянно контролирует критический уровень внутренней температуры, тока нагрузки, высокое напряжение промежуточного контура, низкую скорость двигателя и может автоматически корректировать частоту коммутации силовых ключей или менять схему коммутации, для поддержания рабочих характеристик привода.

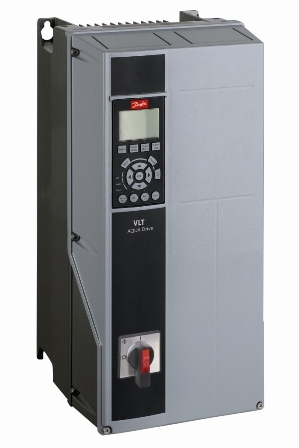

Преобразователь частоты Danfoss VLT AQUA Drive FC 202
Преобразователь частоты Danfoss VLT AQUA Drive FC 202
Преобразователь частоты Danfoss VLT HVAC Drive FC 102
Преобразователь частоты Danfoss VLT HVAC Drive FC 102

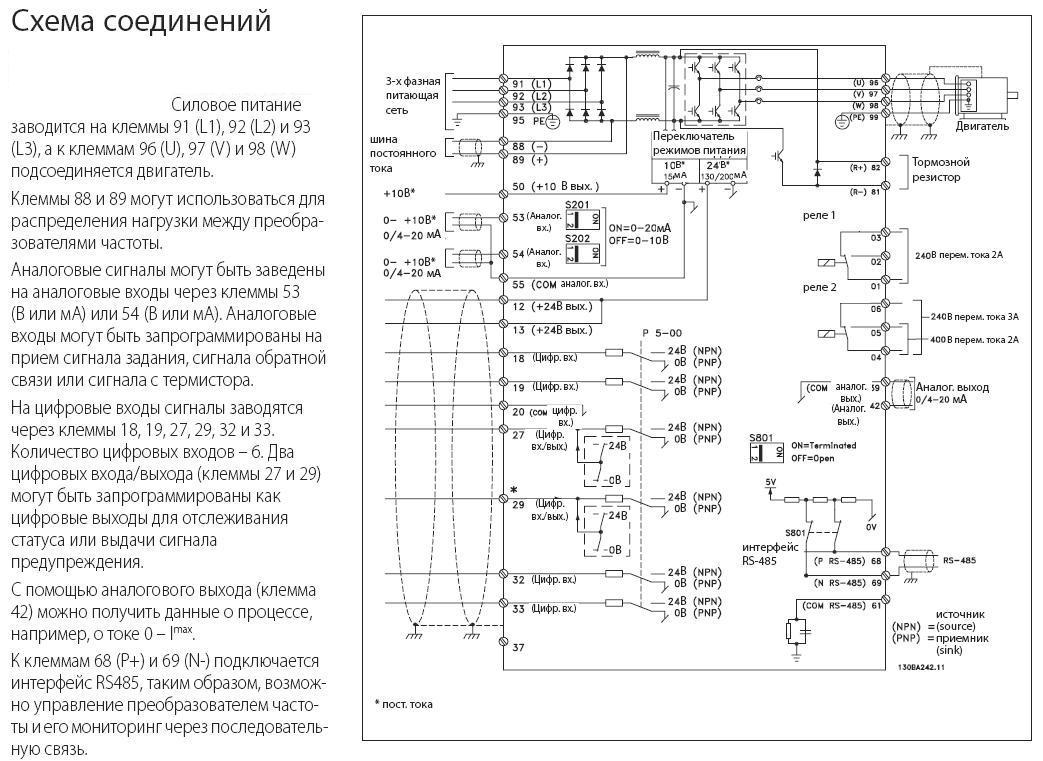

Схема электрических соединений преобразователя частоты Danfoss VLT AQUA Drive FC-202
Панель местного управления частотного преобразователя Danfoss VLT AQUA Drive FC 202
Панель управления LCP была удостоена награды за удобство, интуитивность, простоту настройки и эффективность отображаемых параметров. Панель была выбрана среди1003 претендентов из 34 стран в категории "Интерфейс связи"

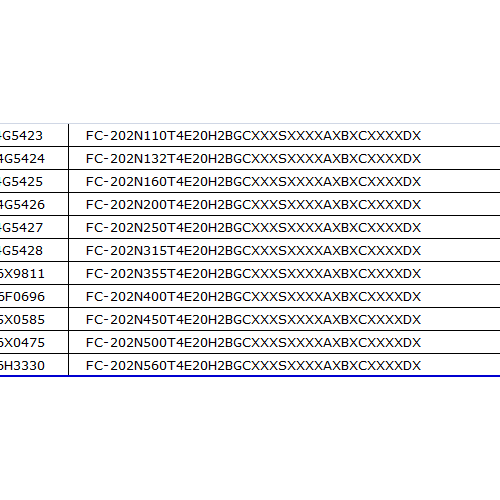

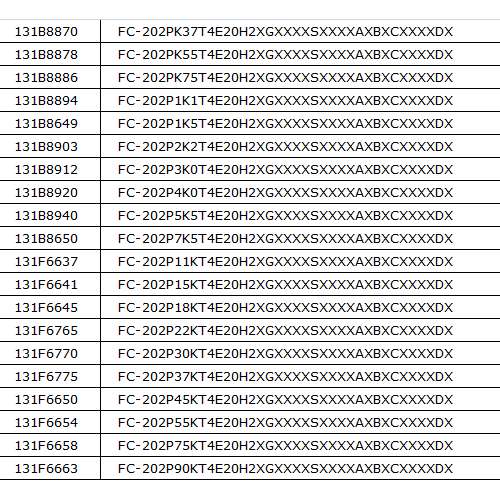

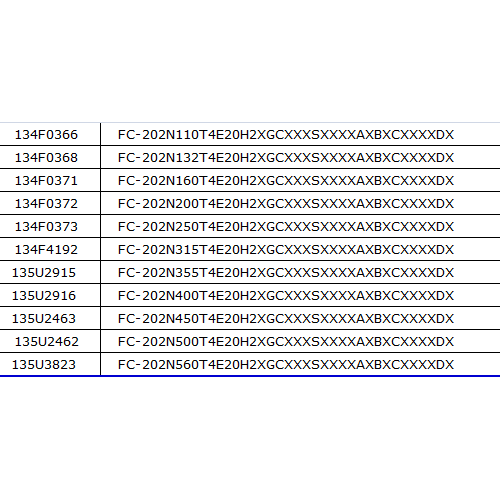

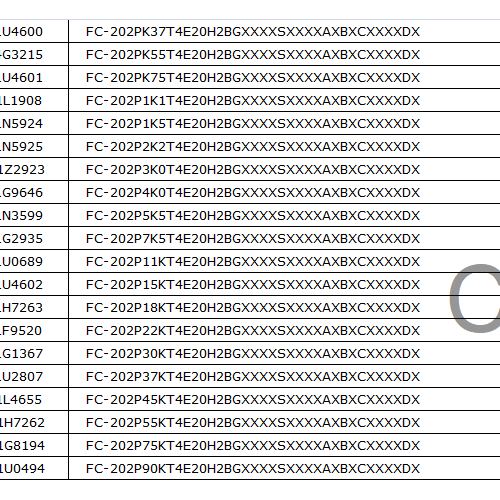

Ниже приведена стоимость базовых моделей мощностью до 250 кВт. Цены на модели от 250 кВт до 1,2 мВт а также на модели с другим исполнением (IP21, IP55, фильтры класса В, сетевые опции, тормозные опции и т.п.) - по запросу.
Документы: istrust_vlt_aqua_hpd.pdfmanual_cascade_vlt_aqua_drive.pdfmanual_vlt_aqua.pdfprogramm_vlt_aqua2.pdfprogramm_vltaqua.pdfweb_app_quick_guide_aqua.pdf
