131B2705 FC-301PK37T4Z20H2XGXXXXSXXXXAXBXCXXXXDX

131B2706 FC-301PK55T4Z20H2XGXXXXSXXXXAXBXCXXXXDX

131B2707 FC-301PK75T4Z20H2XGXXXXSXXXXAXBXCXXXXDX

131B2708 FC-301P1K1T4Z20H2XGXXXXSXXXXAXBXCXXXXDX

131B0953 FC-301P1K5T4E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0966 FC-301P2K2T4E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0979 FC-301P3K0T4E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0991 FC-301P4K0T4E20H2XGXXXXSXXXXAXBXCXXXXDX

131B1003 FC-301P5K5T4E20H2XGXXXXSXXXXAXBXCXXXXDX

131B1015 FC-301P7K5T4E20H2XGXXXXSXXXXAXBXCXXXXDX

131F5494 FC-301P11KT4E20H2XGXXXXSXXXXAXBXCXXXXDX

131F5495 FC-301P15KT4E20H2XGXXXXSXXXXAXBXCXXXXDX

131F5388 FC-301P18KT4E20H2XGXXXXSXXXXAXBXCXXXXDX

131H3986 FC-301P22KT4E20H2XGXXXXSXXXXAXBXCXXXXDX

131H3996 FC-301P30KT4E20H2XGXXXXSXXXXAXBXCXXXXDX

131H5487 FC-301P37KT4E20H2XGXXXXSXXXXAXBXCXXXXDX

131H5504 FC-301P45KT4E20H2XGXXXXSXXXXAXBXCXXXXDX

131H2652 FC-301P55KT4E20H2XGXXXXSXXXXAXBXCXXXXDX

131H2653 FC-301P75KT4E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0073 FC-302PK37T5E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0074 FC-302PK55T5E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0075 FC-302PK75T5E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0076 FC-302P1K1T5E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0077 FC-302P1K5T5E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0078 FC-302P2K2T5E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0079 FC-302P3K0T5E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0080 FC-302P4K0T5E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0081 FC-302P5K5T5E20H2XGXXXXSXXXXAXBXCXXXXDX

131B0082 FC-302P7K5T5E20H2XGXXXXSXXXXAXBXCXXXXDX

131F0428 FC-302P11KT5E20H2XGXXXXSXXXXAXBXCXXXXDX

131F0429 FC-302P15KT5E20H2XGXXXXSXXXXAXBXCXXXXDX

131F0432 FC-302P18KT5E20H2XGXXXXSXXXXAXBXCXXXXDX

131F0433 FC-302P22KT5E20H2XGXXXXSXXXXAXBXCXXXXDX

131F0435 FC-302P30KT5E20H2XGXXXXSXXXXAXBXCXXXXDX

131F0436 FC-302P37KT5E20H2XGXXXXSXXXXAXBXCXXXXDX

131F0439 FC-302P45KT5E20H2XGXXXXSXXXXAXBXCXXXXDX

131F0440 FC-302P55KT5E20H2XGXXXXSXXXXAXBXCXXXXDX

131F0446 FC-302P75KT5E20H2XGXXXXSXXXXAXBXCXXXXDX

134F0292 FC-302N90KT5E20H2XGCXXXSXXXXAXBXCXXXXDX

134F0300 FC-302N110T5E20H2XGCXXXSXXXXAXBXCXXXXDX

134F0310 FC-302N132T5E20H2XGCXXXSXXXXAXBXCXXXXDX

134F0313 FC-302N160T5E20H2XGCXXXSXXXXAXBXCXXXXDX

134F0316 FC-302N200T5E20H2XGCXXXSXXXXAXBXCXXXXDX

134F4162 FC-302N250T5E20H2XGCXXXSXXXXAXBXCXXXXDX

135N9851 FC-302N315T5E20H2XGCXXXSXXXXAXBXCXXXXDX

135N9862 FC-302N355T5E20H2XGCXXXSXXXXAXBXCXXXXDX

135N9872 FC-302N400T5E20H2XGCXXXSXXXXAXBXCXXXXDX

135U0509 FC-302N450T5E20H2XGCXXXSXXXXAXBXCXXXXDX

135N9882 FC-302N500T5E20H2XGCXXXSXXXXAXBXCXXXXDX

131B0063 FC-302PK37T5E20H2BGXXXXSXXXXAXBXCXXXXDX

131B0064 FC-302PK55T5E20H2BGXXXXSXXXXAXBXCXXXXDX

131B0065 FC-302PK75T5E20H2BGXXXXSXXXXAXBXCXXXXDX

131B0066 FC-302P1K1T5E20H2BGXXXXSXXXXAXBXCXXXXDX

131B0067 FC-302P1K5T5E20H2BGXXXXSXXXXAXBXCXXXXDX

131B0068 FC-302P2K2T5E20H2BGXXXXSXXXXAXBXCXXXXDX

131B0069 FC-302P3K0T5E20H2BGXXXXSXXXXAXBXCXXXXDX

131B0070 FC-302P4K0T5E20H2BGXXXXSXXXXAXBXCXXXXDX

131B0071 FC-302P5K5T5E20H2BGXXXXSXXXXAXBXCXXXXDX

131B0072 FC-302P7K5T5E20H2BGXXXXSXXXXAXBXCXXXXDX

131F0154 FC-302P11KT5E20H2BGXXXXSXXXXAXBXCXXXXDX

131F9966 FC-302P15KT5E20H2BGXXXXSXXXXAXBXCXXXXDX

131H4490 FC-302P18KT5E20H2BGXXXXSXXXXAXBXCXXXXDX

131H4406 FC-302P22KT5E20H2BGXXXXSXXXXAXBXCXXXXDX

131H4491 FC-302P30KT5E20H2BGXXXXSXXXXAXBXCXXXXDX

131H5358 FC-302P37KT5E20H2BGXXXXSXXXXAXBXCXXXXDX

131H5154 FC-302P45KT5E20H2BGXXXXSXXXXAXBXCXXXXDX

131H3542 FC-302P55KT5E20H2BGXXXXSXXXXAXBXCXXXXDX

131H2939 FC-302P75KT5E20H2BGXXXXSXXXXAXBXCXXXXDX

134F4140 FC-302N90KT5E20H2BGCXXXSXXXXAXBXCXXXXDX

134F4144 FC-302N110T5E20H2BGCXXXSXXXXAXBXCXXXXDX

134F3574 FC-302N132T5E20H2BGCXXXSXXXXAXBXCXXXXDX

134F4153 FC-302N160T5E20H2BGCXXXSXXXXAXBXCXXXXDX

134F4159 FC-302N200T5E20H2BGCXXXSXXXXAXBXCXXXXDX

134F4161 FC-302N250T5E20H2BGCXXXSXXXXAXBXCXXXXDX

135U3836 FC-302N315T5E20H2BGCXXXSXXXXAXBXCXXXXDX

135U3837 FC-302N355T5E20H2BGCXXXSXXXXAXBXCXXXXDX

135U3485 FC-302N400T5E20H2BGCXXXSXXXXAXBXCXXXXDX

135U3841 FC-302N450T5E20H2BGCXXXSXXXXAXBXCXXXXDX

135U0995 FC-302N500T5E20H2BGCXXXSXXXXAXBXCXXXXDX

Общая информация

Привод VLT® AutomationDrive представляет собой концепцию единого привода, применимого для широкого спектра операций – от простых до серво-приложений – на любом агрегате или производственной линии. VLT® AutomationDrive разработан на основе открытой модульной платформы, что делает его исключительно адаптируемым и программируемым приводом.

Особенности и преимущества

Выходная мощность
0.25 - 37 кВт (200 - 240 В)
0.37 - 800 кВт (380 - 500 В)
0.75 - 75 кВт (525 – 600 В)
37 кВт – 1.2 МВт (525 – 690 В)

Степень защиты корпусаIP
20/шасси, IP21/NEMA 1, IP55/NEMA 12, IP 54/NEMA12, IP66 NEMA 4X.

Интеллектуальный логический контроллер
VLT® AutomationDrive предоставляет функции логического последовательного управления, основанного на событиях и действиях.

Безопасность
VLT® AutomationDrive стандартно оснащается функцией безопасного останова (Safe Stop) категории 3, согласно стандарту EN 954-1. Функция Safe Stop препятствует непреднамеренному включению привода.

Панель управления с возможностью "горячего подключения"
Панель местного управления LCP можно подключать и отключать во время работы привода. Настройки параметров могут быть легко переданы с одного привода на другой, при помощи панели управления или компьютера с программой MCT-10.

Интеллектуальное управление тепловыделением
Охлаждение может быть реализовано несколькими путями, каждый из которых имеет различные преимущества. Принудительное конвекционное охлаждение: вентилятор продувает холодный воздух через ребристый радиатор, являющийся частью алюминиевого основания. Охлаждение холодной плитой: внешнее охлаждение производится через заднюю стенку алюминиевого основания. Сквозной монтаж в шкафу: электронная часть – внутри шкафа, теплоотводящая часть – снаружи шкафа. Охлаждение через воздушный канал: воздух из помещения управления или извне охлаждает теплоотводящую часть. Во всех случаях охлаждающий воздушный поток не воздействует непосредственно на электронные компоненты, что исключает возможность их загрязнения.

Вспомогательное оборудование

Для преобразователя частоты VLT® AQUA доступен широкий ассортимент дополнительных принадлежностей, соответствующих Вашим требованиям. Подробности Вы можете найти в руководстве по эксплуатации.

Plug and Play
Любая опция – плата последовательной связи, программируемый модуль позиционирования, плата расширения вводов-выводов и т.д. – поставляется полностью готовой к установке и работе.

Опции панели управления
Графическая или числовая панель местного управления LCP, комплект для удаленного монтажа.

Прикладные опции
Плата подключения внешнего источника питания +24 В (MCB-107).

Опции последовательной связи
Плата PROFIBUS (MCA-101), плата DeviceNet (MCA-104), плата Ethernet IP (MCA-121),плата CAN Open (MCA 105), плата EtherNet IP (MCA 121).

Опции ввода-вывода
Дополнительные универсальные вводы-выводы (MCB 101), плата для подключения энкодера (MCB 102), плата для подключения резольвера (MCB 103), дополнительные реле (MCB 105), плата интерфейса Safe PLC I/O (MCB 108), плата подключения термистора PTC (MCB 112)

Опции управления движением
Программируемый контроллер управления движением (MCO 305), контроллер синхронизации (MCO 350), контроллер позиционирования (MCO 351), контроллер намотки (MCO 352)

Тормозные резисторы
Тормозные резисторы и арматура крепления

Фильтры
Фильтр гармоник (AHF 005/010), синусоидальный фильтр (MCC 101), фильтр dU/dt (MCC 102)

Прочее
Набор IP21/NEMA1, адаптер Profibus с разъемом Sub-D, развязывающая плата для сетевых кабелей, кабель USB для подключения к ПК.

Основные функциональные возможности частотного преобразователя Danfoss AutomationDrive:

Напряжение питания, мощность, корпус

FC301

3 х 200-240 В: 0,25 - 45 кВт, IP 20/21/55/66

3 х 380-480 В: 0,37 - 90 кВт, IP 20/21/55/66

FC302

3 х 200-240 В: 0,25 - 45 кВт, IP 20/21/55/66

3 х 380-480 В: 0,37 - 90 кВт, IP 20/21/55/66

3 х 380-480 В: 110 - 1000 кВт, IP 00/21/54

3 х 525-690 В: 11 - 90 кВт, IP 20/21/55/66

3 х 525-690 В: 110 - 1400 кВт, IP 00/21/54

Перегрузочная способность

• 160% от номинального момента в течение 1 минуты (разгон)

• 180% от номинального момента в течение 0,5 секунды (в момент пуска)

Управление двигателем

• VVCplus (прямое управление амплитудой, углом и частотой вектора напряжения)

• Настраиваемая U/f характеристика для специальных режимов двигателя

• Управление вектором потока Flux (с датчиком обратной связи и без него) (только FC302)

• Диапазон регулирования : 1:100 без датчика ОС, 1:1000 с датчиком ОС

• Возможность управления моментом

Преобразователь частоты Danfoss VLT HVAC Drive FC 102

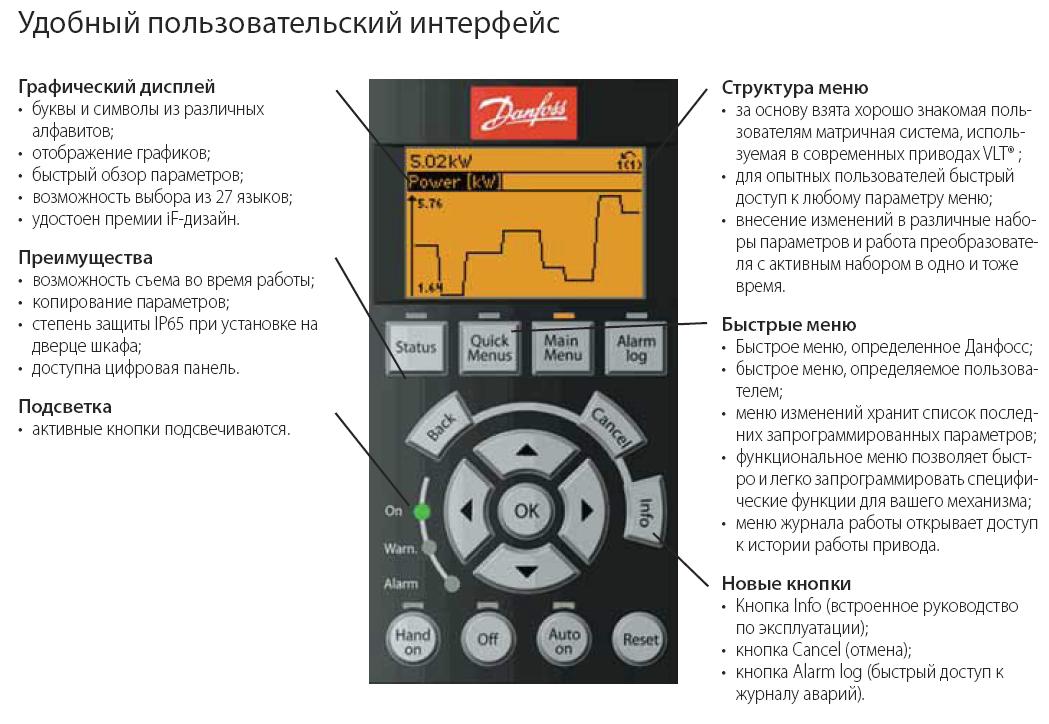

Панель местного управления частотного преобразователя Danfoss VLT AutomationDrive FC300

Панель управления LCP была удостоена награды за удобство, интуитивность, простоту настройки и эффективность отображаемых параметров. Панель была выбрана среди1003 претендентов из 34 стран в категории "Интерфейс связи"

Ниже приведена стоимость базовых моделей мощностью до 250 кВт. Цены на модели от 250 кВт до 1,2 мВт а также на модели с другим исполнением (IP21, IP55, фильтры класса В, сетевые опции, тормозные опции и т.п.) - по запросу.

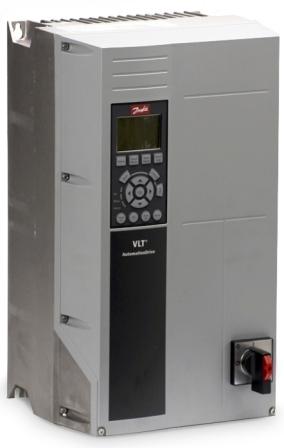

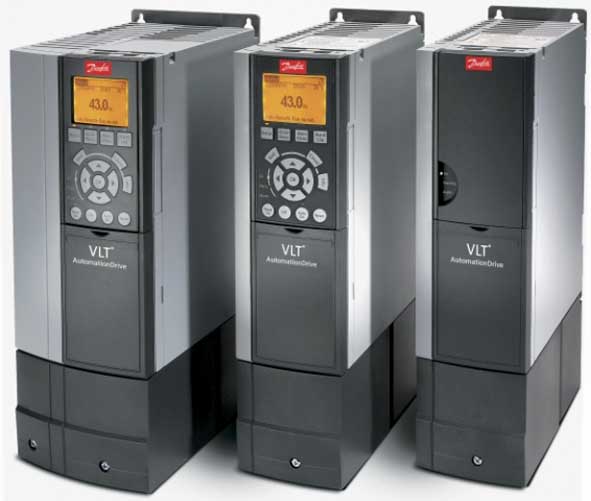

Преобразователь частоты Danfoss AutomationDrive FC300, Danfoss FC-301, Danfoss FC-302

Охлаждение

• Регулируемый по температуре вентилятор

• Через заднюю стенку

• Специальные воздуховоды для охлаждения приводов большой мощности

Порты связи

• Встроенный RS 485

• Встроенный USB

Выходная частоты и частота коммутации

• Максимальная выходная частота – 1000 Гц

• Частота коммутации – 2-16 кГц

Входывыходы управления

• Количество программируемых дискретных входов - FC 301: 4 (5) / FC 302: 4 (6)

• Количество программируемых дискретных выходов – 2

• Количество аналоговых входов – 2

• Количество аналоговых выходов – 1

• Количество встроенных реле -2

• Вход для аппаратного аварийного останова

Температура окружающей среды

• Работа - -10/+50 °С

• Хранение -20/+65 °С

ПИПИД-регуляторы

• ПИД-регуляторы скорости и параметра процесса

Встроенный логический контроллер SLC

- Содержит 8 таймеров, 6 логических цепочек, 6 компараторов, 2 счетчика

- Пользователь определяет последовательность действий (actions) и событий (events)

- Действия и события нумеруются и образуют пары (всего может быть запрограммировано до 20 таких пар)

- Событие может принимать значение ИСТИНА или ЛОЖЬ

- Событие наступает, если оно принимает значение ИСТИНА

- Действие, выполняется, если наступает событие с тем же номером

- SLC может быть включен или выключен.

Доступные опции

• MCA101 – плата Profibus

• MCA104 – плата DeviceNet

• MCA105 – плата CANOpen

• MCA121 – плата Ethernet

• MCB101 - плата расширения входов-выходов общепромышленного назначения

• MCB102 - Интерфейс для подключения датчиков типа энкодер

• MCB103 - Интерфейс для подключения датчиков типа резольвер

• MCB105 - Плата расширения релейных выходов

• MCB107 - Интерфейс для подключения источника бесперебойного питания плат управления 24VDC

• MCB108 - Интерфейс безопасного останова

• MCB113 - Расширенная плата расширения релейных выходов

• MCO305 - Программируемый логический контроллер движения для задач синхронизации (электронный редуктор), позиционирования, электронный кулачок (CAM)

• MCO350 - Контроллер синхронизации: скорости, положения (угла), по метке

• MCO351 - Контроллер позиционирования

• MCO352 - Контроллер мотальной машины

• LCP101 – цифровая панель местного управления

• LCP102 – графическая панель местного управления

• Покрытие плат компаундом для защиты плат от агрессивных сред

• Встроенный входной рубильник

• Быстродействующие предохранители

• Входные и выходные фильтры

Более недорогое решение - цифровая панель управления LCP101.

Документация:

Код заказа	Модель преобразователя частоты	Типовой код	Ток, А	Мощность, кВт	Размеры, ВхШхГ	Вес, кг	Цена, евро с НДС
Danfoss VLT Automation Drive FC-301 (3 фазы 380-480В)
Базовая модификация IP20,3 фазы 380-480В, без тормозного ключа с RFI-фильтром класса А2, с графическим дисплеем, без сетевых опций, баз покрытие плат
131B0885	Danfoss VLT AutomationDrive FC 301 0,37 кВт	FC-301PK37T4E20H2XGXXXXSXXXXAXBXCXXXXDX	1,3	0,37			582,00
131B2705	Danfoss VLT AutomationDrive FC 301 0,37 кВт	FC-301PK37T4Z20H2XGXXXXSXXXXAXBXCXXXXDX	1,3	0,37			582,00
131B0902	Danfoss VLT AutomationDrive FC 301 0,55 кВт	FC-301PK55T4E20H2XGXXXXSXXXXAXBXCXXXXDX	1,8	0,55			601,80
131B0918	Danfoss VLT AutomationDrive FC 301 0,75 кВт	FC-301PK75T4E20H2XGXXXXSXXXXAXBXCXXXXDX	2,4	0,75			648,62
131B2709	Danfoss VLT AutomationDrive FC 301 1,5 кВт	FC-301P1K5T4Z20H2XGXXXXSXXXXAXBXCXXXXDX	4,1	1,5			834,22
131B0966	Danfoss VLT AutomationDrive FC 301 2,2 кВт	FC-301P2K2T4E20H2XGXXXXSXXXXAXBXCXXXXDX	5,6	2,2			1 008,00
	Danfoss VLT AutomationDrive FC 301 3 кВт	FC-301P3K0T4E20H2XGXXXXSXXXXAXBXCXXXXDX	7,2	3			1 123,32
131B0991	Danfoss VLT AutomationDrive FC 301 4 кВт	FC-301P4K0T4E20H2XGXXXXSXXXXAXBXCXXXXDX	10	4			1 198,00
131B1003	Danfoss VLT AutomationDrive FC 301 5,5 кВт	FC-301P5K5T4E20H2XGXXXXSXXXXAXBXCXXXXDX	13	5,5			1 385,82
131B1015	Danfoss VLT AutomationDrive FC 301 7,5 кВт	FC-301P7K5T4E20H2XGXXXXSXXXXAXBXCXXXXDX	16	7,5			1 556,38
131F5494	Danfoss VLT AutomationDrive FC 301 11 кВт	FC-301P11KT4E20H2XGXXXXSXXXXAXBXCXXXXDX	24	11			2 255,10
131F5495	Danfoss VLT AutomationDrive FC 301 15 кВт	FC-301P15KT4E20H2XGXXXXSXXXXAXBXCXXXXDX	32	15			2 843,50
131F5388	Danfoss VLT AutomationDrive FC 301 18,5 кВт	FC-301P18KT4E20H2XGXXXXSXXXXAXBXCXXXXDX	37,5	18,5			3 341,70
131H3986	Danfoss VLT AutomationDrive FC 301 22 кВт	FC-301P22KT4E20H2XGXXXXSXXXXAXBXCXXXXDX	44	22			3 921,70
	Danfoss VLT AutomationDrive FC 301 30 кВт	FC-301P30KT4E20H2XGXXXXSXXXXAXBXCXXXXDX	61	30			4 747,48
	Danfoss VLT AutomationDrive FC 301 37 кВт	FC-301P37KT4E20H2XGXXXXSXXXXAXBXCXXXXDX	73	37			5 869,20
131H5504	Danfoss VLT AutomationDrive FC 301 45 кВт	FC-301P45KT4E20H2XGXXXXSXXXXAXBXCXXXXDX	90	45			7 017,71
131H2652	Danfoss VLT AutomationDrive FC 301 55 кВт	FC-301P55KT4E20H2XGXXXXSXXXXAXBXCXXXXDX	106	55			8 067,49
131H2653	Danfoss VLT AutomationDrive FC 301 75 кВт	FC-301P75KT4E20H2XGXXXXSXXXXAXBXCXXXXDX	147	75			9 232,57
Модификация IP20,3 фазы 380-480В, тормозной ключ, с RFI-фильтр класса А2, графический дисплей, без сетевых опций, без покрытия плат
131B0888	Danfoss VLT AutomationDrive FC 301 0,37 кВт	FC-301PK37T4E20H2BGXXXXSXXXXAXBXCXXXXDX	1,3	0,37			623,60
131B0920	Danfoss VLT AutomationDrive FC 301 0,75 кВт	FC-301PK75T4E20H2BGXXXXSXXXXAXBXCXXXXDX	2,4	0,75			697,12
	Danfoss VLT AutomationDrive FC 301 1,5 кВт	FC-301P1K5T4E20H2BGXXXXSXXXXAXBXCXXXXDX	4,1	1,5			897,64
131B0967	Danfoss VLT AutomationDrive FC 301 2,2 кВт	FC-301P2K2T4E20H2BGXXXXSXXXXAXBXCXXXXDX	5,6	2,2			1 088,30
131B0980	Danfoss VLT AutomationDrive FC 301 3 кВт	FC-301P3K0T4E20H2BGXXXXSXXXXAXBXCXXXXDX	7,2	3,0			1 211,90
131B0992	Danfoss VLT AutomationDrive FC 301 4 кВт	FC-301P4K0T4E20H2BGXXXXSXXXXAXBXCXXXXDX	10	4			1 295,55
	Danfoss VLT AutomationDrive FC 301 5,5 кВт	FC-301P5K5T4E20H2BGXXXXSXXXXAXBXCXXXXDX	13	<

Документы: project_vlt_automation.pdf instruct_vlt_automation.pdf vlt_automation_lhd.pdf

← VLT® AQUA Drive FC 200

VLT® AutomationDrive FC 300
