VLT® HVAC Drive FC 100
VLT® HVAC Drive FC 100
131L9861 FC-101PK37T4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9862 FC-101PK75T4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9863 FC-101P1K5T4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9864 FC-101P2K2T4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9865 FC-101P3K0T4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9866 FC-101P4K0T4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9867 FC-101P5K5T4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9868 FC-101P7K5T4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9869 FC-101P11KT4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9870 FC-101P15KT4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9871 FC-101P18KT4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9872 FC-101P22KT4E20H4XXCXXXSXXXXAXBXCXXXXDX
131L9873 FC-101P30KT4E20H2XXXXXXSXXXXAXBXCXXXXDX
131L9881 FC-101P37KT4E20H2XXXXXXSXXXXAXBXCXXXXDX
131L9889 FC-101P45KT4E20H2XXXXXXSXXXXAXBXCXXXXDX
131L9897 FC-101P55KT4E20H2XXXXXXSXXXXAXBXCXXXXDX
131L9905 FC-101P75KT4E20H2XXXXXXSXXXXAXBXCXXXXDX
131L9913 FC-101P90KT4E20H2XXXXXXSXXXXAXBXCXXXXDX
131N0177 FC-101PK75T4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0179 FC-101P1K5T4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0181 FC-101P2K2T4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0183 FC-101P3K0T4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0185 FC-101P4K0T4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0187 FC-101P5K5T4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0189 FC-101P7K5T4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0191 FC-101P11KT4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0193 FC-101P15KT4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0195 FC-101P18KT4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0197 FC-101P22KT4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0201 FC-101P30KT4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0205 FC-101P37KT4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0209 FC-101P45KT4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0213 FC-101P55KT4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0217 FC-101P75KT4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131N0221 FC-101P90KT4E5AH2XAXXXXSXXXXAXBXCXXXXDX
131B7386 FC-102P1K1T4E20H2BGXXXXSXXXXAXBXCXXXXDX
131B7388 FC-102P1K5T4E20H2BGXXXXSXXXXAXBXCXXXXDX
131B7390 FC-102P2K2T4E20H2BGXXXXSXXXXAXBXCXXXXDX
131B7392 FC-102P3K0T4E20H2BGXXXXSXXXXAXBXCXXXXDX
131B7394 FC-102P4K0T4E20H2BGXXXXSXXXXAXBXCXXXXDX
131B7396 FC-102P5K5T4E20H2BGXXXXSXXXXAXBXCXXXXDX
131B7398 FC-102P7K5T4E20H2BGXXXXSXXXXAXBXCXXXXDX
131H0959 FC-102P11KT4E20H2BGXXXXSXXXXAXBXCXXXXDX
131H0960 FC-102P15KT4E20H2BGXXXXSXXXXAXBXCXXXXDX
131H0958 FC-102P18KT4E20H2BGXXXXSXXXXAXBXCXXXXDX
131H7159 FC-102P22KT4E20H2BGXXXXSXXXXAXBXCXXXXDX
131H7160 FC-102P30KT4E20H2BGXXXXSXXXXAXBXCXXXXDX
131H7161 FC-102P37KT4E20H2BGXXXXSXXXXAXBXCXXXXDX
131H7162 FC-102P45KT4E20H2BGXXXXSXXXXAXBXCXXXXDX
131H7163 FC-102P55KT4E20H2BGXXXXSXXXXAXBXCXXXXDX
131H2713 FC-102P75KT4E20H2BGXXXXSXXXXAXBXCXXXXDX
131H7164 FC-102P90KT4E20H2BGXXXXSXXXXAXBXCXXXXDX
134G2164 FC-102N110T4E20H2BGCXXXSXXXXAXBXCXXXXDX
134G5429 FC-102N132T4E20H2BGCXXXSXXXXAXBXCXXXXDX
134G5430 FC-102N160T4E20H2BGCXXXSXXXXAXBXCXXXXDX
134G5431 FC-102N200T4E20H2BGCXXXSXXXXAXBXCXXXXDX
134G5433 FC-102N250T4E20H2BGCXXXSXXXXAXBXCXXXXDX
134G5434 FC-102N315T4E20H2BGCXXXSXXXXAXBXCXXXXDX
FC-102N355T4E20H2BGCXXXSXXXXAXBXCXXXXDX
FC-102N400T4E20H2BGCXXXSXXXXAXBXCXXXXDX
FC-102N450T4E20H2BGCXXXSXXXXAXBXCXXXXDX
FC-102N500T4E20H2BGCXXXSXXXXAXBXCXXXXDX
FC-102N560T4E20H2BGCXXXSXXXXAXBXCXXXXDX
Общая информация
Привод Danfoss VLT® HVAC Drive предназначен для систем отопления, вентиляции и кондиционирования воздуха. Обладая широким рядом стандартных и опциональных возможностей VLT® HVAC Drive позволяет снизить общие затраты при эксплуатации системы.
Особенности и преимущества
Выходная мощность
200-240 В ..... 1.1 кВт - 45 кВт
380-480 В ..... 1.1 кВт-1000кВт
525-600 В ..... 1.1 кВт - 90 кВт
525-690 В ..... 45 кВт - 1,4МВт
Степень защиты корпуса
IP20/шасси, IP21/NEMA 1, IP55/NEMA 12 и IP66/NEMA 4X
Специализированные функции для систем HVAC*
* Heating Ventilation and Air Conditioning - отопление, вентиляция и кондиционирование воздуха (ОВК)
Автоматическая настройка ПИ-контроллеров
При помощи автоматической настройки встроенных ПИ-контролеров, привод отслеживает реакцию системы на внесенные им поправки и соответственно корректирует их. Таким образом быстро обеспечиваются точность и стабильность работы системы.
Автоматическая оптимизация энергопотребления
Стандартная функция АОЭ обеспечивает оптимальное намагничивание двигателя при любой скорости и нагрузке. Это позволяет повысить эффективность энергопотребления до 5-15% при неполной нагрузке.
Мониторинг энергопотребления
VLT® HVAC Drive предоставляет полную информацию об энергопотреблении, что способствует выявлению неэффективных компонентов системы.
Автоматический контроль резонанса
Привод может быть легко настроен на пропускание частот, при которых подключенный вентилятор создает резонансные явления в системе вентиляции. Данная функция сокращает время ввода в эксплуатацию и повышает срок службы системы.
Контроль состояния приводного ремня
Оценивая соотношение между током и скоростью двигателя, VLT® HVAC Drive способен надежно распознать обрыв ремня.
Пожарный режим
При работе в пожарном режиме, VLT® HVAC Drive не реагирует на команды управления, предупреждающие и аварийные сигналы. Привод продолжит надежное функционирование максимально возможное количество времени, работая до своего полного разрушения, обеспечивая отсутствие дыма в пожарных проходах.
Уставка температуры
VLT® HVAC Drive рассчитывает фактическую температуру в помещении на основании давления хладагента и оптимизирует работу компрессора без использования дополнительного программного обеспечения, датчиков и контролеров. Данная особенность привода позволяет применять недорогие датчики давления.
Режим заполнения трубы
Происходит управляемое (замкнутый контур управления) заполнение трубы; предотвращает гидравлические удары, повреждения труб и разбрызгивателей.
Крайняя точка рабочей кривой
Функция обнаружения повреждений и утечек в системе. При переходе насоса в крайнюю точку рабочей кривой, привод подаст аварийный сигнал, отключит насос или произведет другое предустановленное действие.
Защита от сухого хода
VLT® HVAC Drive предотвращает преждевременный выход из строя насоса, постоянно оценивая его состояние при помощи измерений частоты и мощности.
Стандартный каскадный контроллер
Встроенный каскадный контроллер позволяет управлять тремя насосами, один из которых является неизменным ведущим.
Чередование двигателей
Логическая функция, обеспечивающая поочередную работу двух насосов. Встроенный таймер обеспечивает равные коэффициенты загрузки насосов.
Компенсация потока
В зависимости от величины потока, функция уменьшает значение уставки давления, в результате чего экономится электроэнергия.
Начальный разгон
Функция начального разгона обеспечивает быстрое ускорение насоса до минимальной скорости, начиная с которой происходит обычный разгон. Такой разгон предотвращает повреждение подшипников.
Интеллектуальный логический контроллер
VLT® HVAC Drive предоставляет функции логического последовательного управления, основанного на событиях и действиях.
Безопасность
VLT® HVAC Drive может быть оснащен опцией безопасного останова (Safe Stop) категории 3, согласно стандарту EN 954-1. Функция Safe Stop препятствует непреднамеренному включению привода.
Вспомогательное оборудование
Для преобразователя частоты VLT® HVAC доступен широкий ассортимент дополнительных принадлежностей, соответствующих Вашим требованиям. Подробности Вы можете найти в руководстве по эксплуатации.
Plug and Play
Любая опция – плата последовательной связи, программируемый модуль позиционирования, плата расширения вводов-выводов и т.д. – поставляется полностью готовой к установке и работе.
Опции панели управления

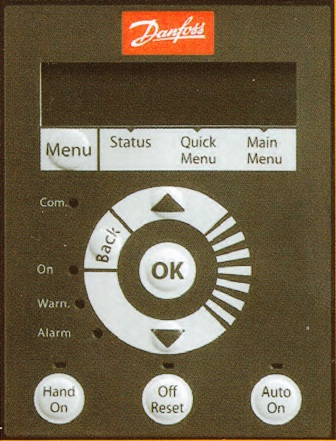

Панель местного управления LCP – графическая или числовая, комплект для удаленного монтажа
Прикладные опции
Плата подключения внешнего источника питания +24 В (MCB-107)
Опции последовательной связи Плата PROFIBUS (MCA-101), плата DeviceNet (MCA-104), плата BACnet (MCA-109), платаLonWorks (MCA-108)
Опции ввода-вывода
Дополнительные универсальные вводы-выводы (MCB 101), дополнительные реле (MCB 105), дополнительные аналоговые вводы-выводы и питающий элемент для часов (MCB-109).
Фильтры
Фильтр гармоник (AHF 005/010), синусоидальный фильтр (MCC 101), фильтр dU/dt (MCC 102)
Прочее
Набор IP21/NEMA1, адаптер Profibus с разъемом Sub-D, развязывающая плата для сетевых кабелей, кабель USB для подключения к ПК.
|

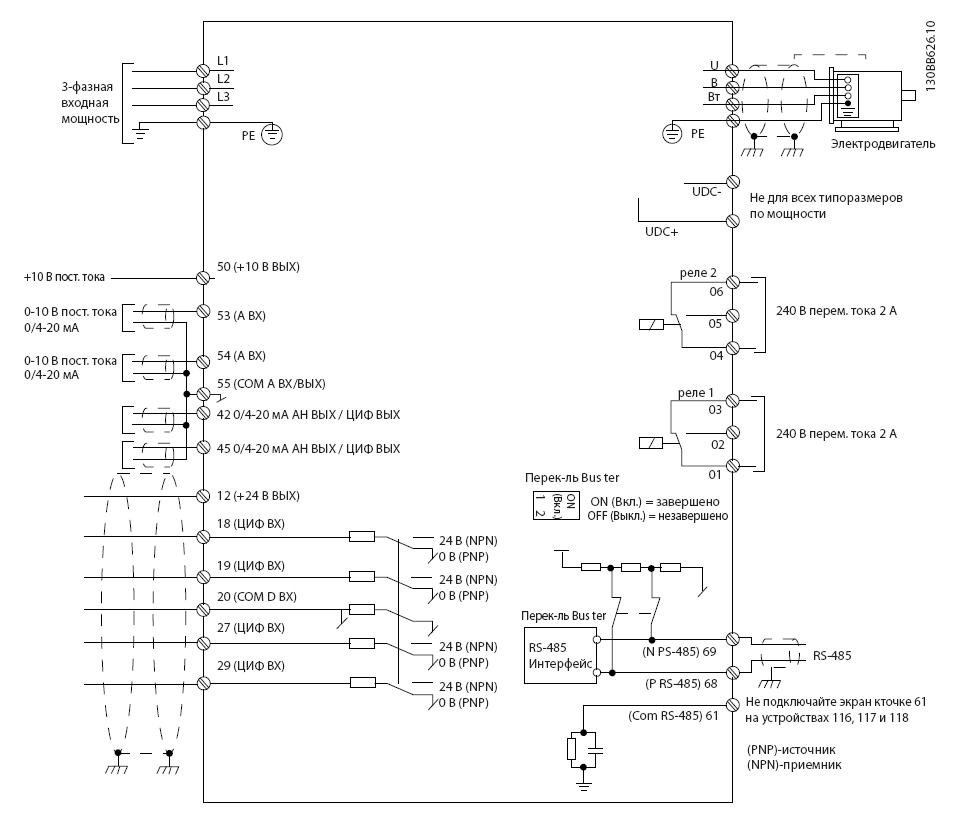

Питающая сеть (L1L, L2, L3N)
|
|
|
Диапазон напряжений
|
3 x 380 - 480 B ± 10%
|
|
Частота сети
|
50/60 Гц
|
|
Максимальная кратковременная асимметрия фаз
|
3% от номинального напряжения
|
|
Коэффициент активной мощности
|
>= 0,9 при номинальной нагрузке
|
|
Коэффициент реактивной мощности
|
> 0,98
|
|
Включений по входу L1/L, L2, L3/N
|
Не более 1-2 раз в минуту
|
|
Условия окружающей среды согласно EN60664-1
|
Категория перенапряжения III/степень загрязнения 2
|
|
Перегрузочная способность
|
110% - 1минута
|
|
Управление
|
векторное или скалярное
|
|
Выходные характеристики (U, V, M):
|
|
|
Выходное напряжение
|
0–100% от входного номинального
|
|
Выходная частота
|
0-200 Гц (вектор),0-400 Гц U/F
|
|
Число переключений на выходе
|
Не ограничено
|
|
Время разгона/торможения
|
0,05-3600 сек.
|
|
Цифровые входы
|
|
|
Количество программируемых дискретных входов
|
4
|
|
Логика
|
PNP или NPN
|
|
Уровень напряжения
|
0-24
|
|
Максимальное напряжение на входе
|
28 В
|
|
Входное сопротивление, Ri
|
Около 4 кОм
|
|
Цифровой вход 29 в качестве входа термистора
|
Отказ: > 2,9к и без отказа: < 800
|
|
Аналоговые входы:
|
|
|
Число аналоговых входов (по току и напряжению)
|
2
|
|
Режимы
|
токовые или по напряжению
|
|
Входное сопротивление, Ri (по напряжению)
|
Около 10 кОм
|
|
Уровень напряжения
|
0-10 В (масштабируемый)
|
|
Максимальное напряжение
|
20 В
|
|
Уровень тока
|
От 0/4 до 20 мА (масштабируемый)
|
|
Входное сопротивление, Ri (по току)
|
Около 500 Ом
|
|
Максимальный ток
|
29 мА
|
|
Разрешение аналоговых входов
|
12 бит (+ знак)
|
|
Аналоговый выход:
|
|
|
Программируемый аналоговый выход
|
2
|
|
Уровень тока
|
от 0/4 до 20 мА
|
|
Максимальная нагрузка
|
500 Ом
|
|
Точность
|
0,4 % от полной шкалы
|
|
Выход реле:
|
|
|
Программируемый выход реле
|
2
|
|
Дискретные / частотные выходы:
|
|
|
Число программируемых дискретных / импульсных выходов
|
2
|
|
Уровень напряжения на дискретном / частотном выходе
|
17 В
|
|
Максимальный выходной ток (приёмник или источник)
|
20 мА
|
|
Максимальная нагрузка частотного выхода
|
1 кОм
|
|
Коммуникация с шинами передачи данных
|
|
|
порт RS485
|
BACnet, Modbus RTU, FC-протокол, N2 Metasys, FLN Apoge
|
|
Окружающая среда, исполнение привода
|
|
|
Корпус
|
IP20 (IP21 с опцией), IP54
|
|
Вибрация
|
0,7 G
|
|
Влажность
|
5 – 95 % (IEC 721-3-3; класс 3К3 (без конденсации во время работы))двигателя
|
|
Макс. температура среды
|
-10 - + 50° C, в габарите до 11 кВт от -20 °C
Температура окружающей среды, измеренная за 24 часа,
должна быть ниже максимальной температуры
окружающей среды, по крайней мере, на 5°C. Если
преобразователь частоты работает при высокой
температуре окружающей среды, длительный выходной
ток должен быть уменьшен.
|
|
• Электронная тепловая защита двигателя от перегрузки
• Мониторинг температуры радиатора защищает привод от перегрева, обеспечивает его отключение
• Привод защищен от к.з. между фазами двигателя U, V, W
• Привод защищен от к.з. выходных фаз U, V, W на землю
• Автоматическая оптимизация энергопотребления
• Автоматическая адаптация к двигателю
• Подхват вращающегося двигателя
• При пропадании одной фазы сети ПЧ отключается
• Контроль напряжения промежуточного контура позволяет ПЧ отключаться, если напряжение промежуточного контура слишком низкое или слишком высокое
|
|
|
Питающая сеть (L1L, L2, L3N)
|
|
|
Диапазон напряжений
|
3 x 380 - 480 B ± 10%
|
|
Частота сети
|
50/60 Гц
|
|
Максимальная кратковременная асимметрия фаз
|
3% от номинального напряжения
|
|
Коэффициент активной мощности
|
>= 0,9 при номинальной нагрузке
|
|
Коэффициент реактивной мощности
|
> 0,98
|
|
Включений по входу L1/L, L2, L3/N
|
Не более 1-2 раз в минуту
|
|
Условия окружающей среды согласно EN60664-1
|
Категория перенапряжения III/степень загрязнения 2
|
|
Перегрузочная способность
|
110% - 1минута
|
|
Управление
|
векторное или скалярное
|
|
Выходные характеристики (U, V, M):
|
|
|
Выходное напряжение
|
0–100% от входного номинального
|
|
Выходная частота
|
0-200 Гц (вектор),0-400 Гц U/F
|
|
Число переключений на выходе
|
Не ограничено
|
|
Время разгона/торможения
|
0,05-3600 сек.
|
|
Цифровые входы
|
|
|
Количество программируемых дискретных входов
|
4
|
|
Логика
|
PNP или NPN
|
|
Уровень напряжения
|
0-24
|
|
Максимальное напряжение на входе
|
28 В
|
|
Входное сопротивление, Ri
|
Около 4 кОм
|
|
Цифровой вход 29 в качестве входа термистора
|
Отказ: > 2,9к и без отказа: < 800
|
|
Аналоговые входы:
|
|
|
Число аналоговых входов (по току и напряжению)
|
2
|
|
Режимы
|
токовые или по напряжению
|
|
Входное сопротивление, Ri (по напряжению)
|
Около 10 кОм
|
|
Уровень напряжения
|
0-10 В (масштабируемый)
|
|
Максимальное напряжение
|
20 В
|
|
Уровень тока
|
От 0/4 до 20 мА (масштабируемый)
|
|
Входное сопротивление, Ri (по току)
|
Около 500 Ом
|
|
Максимальный ток
|
29 мА
|
|
Разрешение аналоговых входов
|
12 бит (+ знак)
|
|
Аналоговый выход:
|
|
|
Программируемый аналоговый выход
|
2
|
|
Уровень тока
|
от 0/4 до 20 мА
|
|
Максимальная нагрузка
|
500 Ом
|
|
Точность
|
0,4 % от полной шкалы
|
|
Выход реле:
|
|
|
Программируемый выход реле
|
2
|
|
Дискретные / частотные выходы:
|
|
|
Число программируемых дискретных / импульсных выходов
|
2
|
|
Уровень напряжения на дискретном / частотном выходе
|
17 В
|
|
Максимальный выходной ток (приёмник или источник)
|
20 мА
|
|
Максимальная нагрузка частотного выхода
|
1 кОм
|
|
Коммуникация с шинами передачи данных
|
|
|
порт RS485
|
BACnet, Modbus RTU, FC-протокол, N2 Metasys, FLN Apoge
|
|
Окружающая среда, исполнение привода
|
|
|
Корпус
|
IP20 (IP21 с опцией), IP54
|
|
Вибрация
|
0,7 G
|
|
Влажность
|
5 – 95 % (IEC 721-3-3; класс 3К3 (без конденсации во время работы))двигателя
|
|
Макс. температура среды
|
-10 - + 50° C, в габарите до 11 кВт от -20 °C
Температура окружающей среды, измеренная за 24 часа,
должна быть ниже максимальной температуры
окружающей среды, по крайней мере, на 5°C. Если
преобразователь частоты работает при высокой
температуре окружающей среды, длительный выходной
ток должен быть уменьшен.
|
|
• Электронная тепловая защита двигателя от перегрузки
• Мониторинг температуры радиатора защищает привод от перегрева, обеспечивает его отключение
• Привод защищен от к.з. между фазами двигателя U, V, W
• Привод защищен от к.з. выходных фаз U, V, W на землю
• Автоматическая оптимизация энергопотребления
• Автоматическая адаптация к двигателю
• Подхват вращающегося двигателя
• При пропадании одной фазы сети ПЧ отключается
• Контроль напряжения промежуточного контура позволяет ПЧ отключаться, если напряжение промежуточного контура слишком низкое или слишком высокое
|
|

<td bgcolor="#FFFFFF" valign="middle" style="width: 68.
|
Код заказа
|
Модель преобразователя частоты
|
Типовой код
|
Ток,
А
|
Мощность, кВт
|
Размеры, ВхШхГ
|
Вес, кг
|
Цена, евро с НДС
|
|
Danfoss VLT HVAC Basic Drive FC 101 (3 фазы 380В)
|
|||||||
|
Модификация IP20, без тормозного ключа с RFI-фильтром А1(Н4),А2(Н2) (для пром. зон), без панели управления, 3 фазы, 380-480В,
c покрытием плат 3C3 (до 22 кВт - базовая)
|
|||||||
|
131L9861
|
Danfoss VLT HVAC Basic Drive FC 101 0,37 кВт
|
FC-101PK37T4E20H4XXCXXXSXXXXAXBXCXXXXDX
|
1,2
|
0,37
|
195x75x168
|
2,1
|
331,80
|
|
131L9862
|
Danfoss VLT HVAC Basic Drive FC 101 0,75 кВт
|
FC-101PK75T4E20H4XXCXXXSXXXXAXBXCXXXXDX
|
2,2
|
0,75
|
195x75x168
|
2,1
|
384,10
|
|
131L9863
|
Danfoss VLT HVAC Basic Drive FC 101 1,5 кВт
|
FC-101P1K5T4E20H4XXCXXXSXXXXAXBXCXXXXDX
|
3,7
|
1,5
|
195x75x168
|
2,1
|
495,60
|
|
131L9864
|
Danfoss VLT HVAC Basic Drive FC 101 2,2 кВт
|
FC-101P2K2T4E20H4XXCXXXSXXXXAXBXCXXXXDX
|
5,3
|
||||
