УСТРОЙСТВА ПЛАВНОГО ПУСКА TSA Emotron

31 августа

Описание

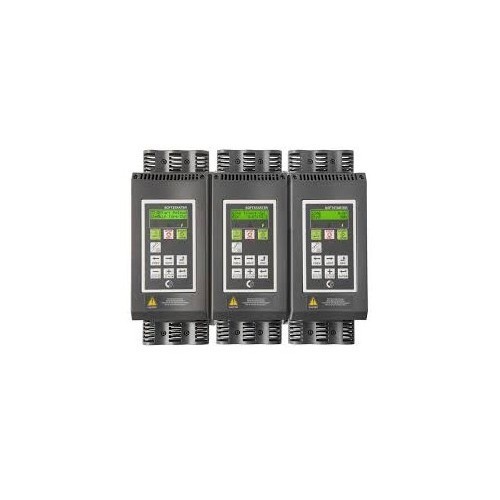

Устройства плавного пуска TSA
УПРАВЛЕНИЕ МОМЕНТОМ
Наиболее плавный пуск электродвигателя достигается при управлении током по всем трем фазам, что предполагает симметричные токи и плавный разгон без таких недостатков, как дополнительные потери электроэнергии, шум и вибрации, свойственных устройствам плавного пуска с управлением по двум фазам.

УПРАВЛЕНИЕ
Устройство плавного пуска Emotron TSA осуществляет управление по трем фазам, с применением уникальных алгоритмов регулировки момента на валу двигателя. Обычные устройства плавного пуска используют метод линейного увеличения напряжения, в то время как устройство плавного пуска Emotron TSA постоянно рассчитывает и задает фактический крутящий момент электродвигателя в соответствии с требованиями нагрузки, что позволяет дополнительно снизить пусковые токи на 30%. Управление моментом обеспечивает сверх плавный пуск с постоянным ускорением нагрузки без рывков исполнительного механизма и бросков тока и напряжения. Снижение пусковых токов позволяет использовать предохранители меньшего номинала и кабели меньшего сечения, что в итоге позволяет удешевить проект. Применение устройства плавного пуска Emotron TSA приводит к снижению механических нагрузок, улучшению управления и контроля над технологическими процессами и снижению затрат на обслуживание.

ЗАЩИТА ПРОЦЕССА
При помощи встроенного монитора нагрузки, устройство плавного пуска контролирует момент на валу электродвигателя, что предотвращает выход из строя исполнительного механизма. Монитор нагрузки без дополнительных внешних устройств и датчиков позволяет отследить и предотвратить такие аварии, как заклинивание дробилки, сухой ход насоса, работа вентилятора на засоренный фильтр и многие другие. Так же монитор нагрузки может быть использован в алгоритмах управления и контроля технологического процесса, например при смешивании компонентов, где необходимо контролировать определенную вязкость конечного продукта. При выходе нагрузки на валу двигателя за настраиваемый пользователем диапазон будет произведена выдача предупреждающего сигнала или быстрый, но плавный останов механизма.

Встроенный аналоговый выход позволяет передать на удаленный диспетчерский пульт фактическую нагрузку на валу электродвигателя.

ЗАЩИТА ЭЛЕКТРОДВИГАТЕЛЯ
Устройства плавного пуска Emotron TSA имеют в стандартной комплектации вход для подключения PTC-датчика. Кроме того, с помощью опций устройство плавного пуска позволяет подключить до 6 датчиков температуры PT100, что позволяет контролировать температуру двигателя и механизма в самых критичных узлах.

Программное обеспечение устройства плавного пуска осуществляет функцию тепловой защиты двигателя по кривым I2t, которые достаточно просто настраивать под конкретные требования.

ПЛАВНЫЙ ОСТАНОВ
Устройство плавного пуска Emotron TSA предлагает эффективные решения останова электродвигателя независимо от того, плавно или быстро нужно произвести торможение. Останов насоса по линейной зависимости исключает риск гидравлического удара. Встроенная функция динамического торможения обеспечивает быстрый останов пил и мельниц без использования механического тормоза.

МЕДЛЕННАЯ СКОРОСТЬ И ТОЛЧКОВЫЙ РЕЖИМ
Помимо разгона электродвигателя до номинальной скорости и торможения, устройство плавного пуска Emotron TSA позволяет запускать двигатель на медленной скорости в прямом и обратном направлении без применения дополнительного оборудования. Медленная скорость или толчковый режим в прямом или обратном направлении могут быть полезны для загрузки/выгрузки центрифуг или смесителей, позиционирования нагрузки, а также диагностических и сервисных целей.

КОМПАКТНЫЕ РАЗМЕРЫ
Благодаря новейшей аппаратной платформе и современным компонентам устройства плавного пуска Emotron TSA являются одними из самых компактных в своем классе.

Большой опыт проектирования устройств управления двигателей позволило создать не только компактное, но и эргономичное решение, что позволяет снизить затраты на использование устройств плавного пуска Emotron TSA в составе шкафов управления и автоматизации.

ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ И ЛОГИЧЕСКИЙ КОНТРОЛЛЕР
Устройство плавного пуска Emotron TSA имеет встроенный логический контроллер, который включает в себя набор программируемых блоков, таких, как логические функции, компараторы, триггеры, счетчики и таймеры. Это позволяет выполнять простые алгоритмы автоматизации технологического процесса без использования контроллеров или программируемых реле. Встроенные часы реального времени используются для записи ошибок в журнал событий и для включения и отключения устройства плавного пуска в заданное время.

ПРОСТОТА УСТАНОВКИ И ИСПОЛЬЗОВАНИЯ
Установка производится быстро и с минимальными сопутствующими затратами финансовых средств, так как не требуется никакого дополнительного оборудования. Весь функционал шкафа управления электродвигателем уже включен в устройство плавного пуска Emotron TSA. Ряд опций позволяет дополнительно расширить функциональность устройства плавного пуска. Устройство плавного пуска Emotron TSA оборудовано панелью управления с русскоязычным дисплеем и возможностью копирования параметров. Панель управления устройства плавного пуска Emotron TSA имеет удобную в использовании систему меню и отдельные кнопки для пуска и останова электродвигателя.

EE02A231159TSA-016 7,5 кВт 16 А (специсполнение для КНС)

7,5 кВт16 АEE02A231160TSA-022 11 кВт 22 А (специсполнение для КНС

)11 кВт22 АEE02A231161TSA-030 15 кВт 30 А (специсполнение для КНС)

15 кВт30 АEE02A231168TSA-036 18,5 кВт 36 А (специсполнение для КНС)

18,5 кВт36 АEE02A231173TSA-042 22 кВт 42 А (специсполнение для КНС)

22 кВт42 АEE02A231174TSA-056 30 кВт 56 А (специсполнение для КНС)

30 кВт56 АEE02A231175TSA-070 37 кВт 70 А (специсполнение для КНС)

37 кВт70 АEE02A231176TSA-085 45 кВт 85 А (специсполнение для КНС)

45 кВт85 АEE02A231177TSA-100 55 кВт 100 А (специсполнение для КНС)

55 кВт100 АEE02A374509TSA-140 75 кВт 140А (специсполнение для КНС)

75 кВт140 AEE02A374511TSA-170 90 кВт 170А (специсполнение для КНС)

90 кВт170 AEE02A374512TSA-200 110 кВт 200А (специсполнение для КНС)

110 кВт200 AEE02A374513TSA-240 132 кВт 240А (специсполнение для КНС)

132 кВт240 AEE02A374514TSA-300 160 кВт 300А (специсполнение для КНС)

160 кВт300 AEE02A374515TSA-360 200 кВт 360А (специсполнение для КНС)

200 кВт360 AEE02A374517TSA-450 250 кВт 450А (специсполнение для КНС)250 кВт450 A

-----
