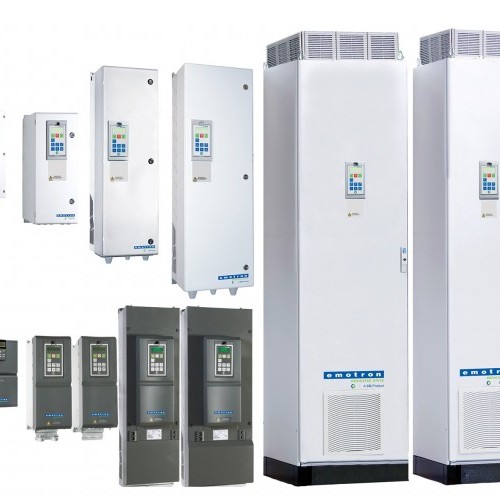

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ FDU 2.0 Emotron

31 августа

Серия преобразователей частоты FDU 2.0 разработана специально для управления насосами и вентиляторами. В преобразователях частоты FDU 2.0 учтены все возможные требования насосно вентиляторного применения, включая мониторинг нагрузки и функции логического компаратора. Интуитивно понятная структура русифицированного меню с возможностью применения макросов делает ввод в эксплуатацию и управление простыми и быстрыми.

Применение преобразователей частоты серии FDU 2.0 дает возможность регулировать скорость двигателя и, соответственно, снижает потребляемую мощность, а также обеспечивает плавную работу оборудования в режимах пуска и останова, что в свою очередь увеличивает срок службы оборудования и позволяет реже производить гарантийное обслуживание.

Функциональность преобразователей частоты этой серии позволяет использовать двигатель в качестве датчика. Контроль нагрузки позволяет подавать во внешнюю цепь управления сигналы при достижении заданного уровня максимальной и минимальной нагрузки, при необходимости, останавливать двигатель. В частности, таким образом можно отследить обрыв приводного ремня вентилятора, кавитацию или «сухой» ход насоса, работу на закрытую заслонку или засоренный фильтр. Функции компаратора позволяют запрограммировать выходные реле на переключение не только при определенных состояниях, но и при любых сочетаниях событий в системе.

Преобразователи частоты FDU 2.0 имеют металлический корпус IP54 для мощностей до 132 кВт включительно. Для мощностей свыше 132 кВт исполнение IP54 по заказу. В соответствии с ГОСТ Р 51317.2.4-2000 частотный преобразователь FDU 2.0 сохраняет работоспособность в диапазоне изменения напряжения питающей сети +10/-15 % от номинального.

В стандартной комплектации в FDU 2.0 уже встроены съемная панель управления, дроссель в цепи постоянного тока, фильтр электромагнитных помех (ЕМС-фильтр), входной и выходной низкочастотные фильтры.

СРЕДИ МНОГОЧИСЛЕННЫХ ФУНКЦИЙ, РАССЧИТАННЫХ НА НАСОСНОЕ И ВЕНТИЛЯТОРНОЕ ПРИМЕНЕНИЯ, А ТАКЖЕ ПРЕИМУЩЕСТВ ДАННЫХ УСТРОЙСТВ СЛЕДУЕТ ВЫДЕЛИТЬ СЛЕДУЮЩИЕ
Русифицированное меню
Параметры в единицах процесса (бар, м3/с и другие)
Копирование параметров через съемную панель
Встроенный ПИД-регулятор
Мониторинг нагрузки: защита от перегрузки и недогрузки во всем диапазоне скоростей (патент ЕР 05109356)
Пуск вращающегося двигателя
Управление от 2 аналоговых сигналов, например, поддержание перепада давления в системе отопления
Функция управления группой до 7 насосов (вентиляторов)
Функция автоматического промывания насосов
4 набора параметров
Функция«спящего» режима
Запатентованная функция (НСВ) обеспечивает безопасный пуск и дает возможность включения и выключения ПЧ так часто, как это необходимо
Увеличенный функционал за счет дополнительных таймеров и виртуальных входов/выходов
Улучшенная вентиляция (ПЧ оснащены охлаждающим вентилятором с управляемой скоростью)
Толчковый режим

ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ FDU 2.0 ДЛЯ НАСОСОВ, ВЕНТИЛЯТОРОВ, КОМПРЕССОРОВ, 3Х380 В | IP20 | IP33

Описание
Преобразователи серии FDU и FDU 2.0 используются для двигателей большого диапазона мощностей.
Преобразователи этой серии разработаны для управления насосами, вентиляторами и компрессорами.

ХАРАКТЕРИСТИКИ
Встроенный ПИД-регулятор
Встроенная защита от «сухого» хода
Встроенный фильтр EMC
Преодоление провалов напряжения до 20%
Функция управления группой до 3 насосов (с доп. платой до 7)
Оптимизация потребления электроэнергии
4 набора параметров
Новое аппаратно-программное обеспечение
Охлаждающий вентилятор с управляемой скоростью
Съемная панель управления с функцией копирования настроек
«Спящий режим»

EC01B594254   Преобразователь частоты FDU48-003-54DE 0,75 кВт2,5 АIP54

EC01B543703 Преобразователь частоты FDU48-003-54DEB с тормозным блоком0,75 кВт2,5 АIP54

EC01B594257 Преобразователь частоты FDU48-004-54DE  1,5 кВт4 АIP54

EC01B543702 Преобразователь частоты FDU48-004-54DEB с тормозным блоком1,5 кВт4 АIP54

EC01B594258 Преобразователь частоты FDU48-006-54DE  2,2 кВт6 АIP54

EC01B543701 Преобразователь частоты FDU48-006-54DEB с тормозным блоком2,2 кВт6 АIP54

EC01B594259  Преобразователь частоты FDU48-008-54DE3 кВт7,5 АIP54

EC01B543700  Преобразователь частоты  FDU48-008-54DEB с тормозным блоком3 кВт7,5 АIP54

EC01B594261  Преобразователь частоты  FDU48-010-54DE  4 кВт9,5 АIP54

EC01B543699  Преобразователь частоты  FDU48-010-54DEB с тормозным блоком4 кВт9,5 АIP54

EC01B594262  Преобразователь частоты  FDU48-013-54DE  5,5 кВт13 АIP54

EC01B543698  Преобразователь частоты  FDU48-013-54DEB с тормозным блоком5,5 кВт13 АIP54

EC01B594263  Преобразователь частоты  FDU48-018-54DE  7,5 кВт18 АIP54

EC01B543691  Преобразователь частоты  FDU48-018-54DEB с тормозным блоком7,5 кВт18 АIP54

EC01B594264  Преобразователь частоты  FDU48-026-54DE   11 кВт26 АIP54

EC01B543693  Преобразователь частоты  FDU48-026-54DEB с тормозным блоком11 кВт26 АIP54

EC01B594265  Преобразователь частоты  FDU48-031-54DE  15 кВт31 АIP54

EC01B543694  Преобразователь частоты  FDU48-031-54DEB с тормозным блоком15 кВт31 АIP54

EC01B594267  Преобразователь частоты  FDU48-037-54DE   18,5 кВт37 АIP54

EC01B543695  Преобразователь частоты  FDU48-037-54DEB с тормозным блоком18,5 кВт37 АIP54

EC01B594270  Преобразователь частоты  FDU48-046-54DE   22 кВт46 АIP54

EC01B543696  Преобразователь частоты  FDU48-046-54DEB с тормозным блоком22 кВт46 АIP54

EC01B594272  Преобразователь частоты  FDU48-061-54DE   30 кВт61 АIP54

EC01B543687  Преобразователь частоты  FDU48-061-54DEB с тормозным блоком30 кВт61 АIP54

EC01B594273  Преобразователь частоты  FDU48-074-54DE   37 кВт74 АIP54

EC01B543688  Преобразователь частоты  FDU48-074-54DEB с тормозным блоком37 кВт74 АIP54

EC01B594275  Преобразователь частоты  FDU48-090-54DE  45 кВт90 АIP54

EC01B543689  Преобразователь частоты  FDU48-090-54DEB с тормозным блоком45 кВт90 АIP54

EC01B594276  Преобразователь частоты  FDU48-109-54DE  55 кВт109 АIP54

EC01B543690  Преобразователь частоты  FDU48-109-54DEB с тормозным блоком55 кВт109 АIP54

EC01B594277  Преобразователь частоты  FDU48-146-54DE   75 кВт146 АIP54

EC01B543692  Преобразователь частоты  FDU48-146-54DEB с тормозным блоком75 кВт146 АIP54

EC01B594278  Преобразователь частоты  FDU48-175-54DE   90 кВт175 АIP54

EC01B543704  Преобразователь частоты  FDU48-175-54DEB с тормозным блоком90 кВт175 АIP54

EC01B594279  Преобразователь частоты  FDU48-210-54DE   110 кВт210 АIP54

EC01B543705  Преобразователь частоты  FDU48-210-54DEB с тормозным блоком110 кВт210 АIP54

EC01B594280  Преобразователь частоты  FDU48-250-54DE   132 кВт250 АIP54

EC01B543706  Преобразователь частоты  FDU48-250-54DEB с тормозным блоком132 кВт250 АIP54

EC01B594184  Преобразователь частоты  FDU48-025-20DE   11 кВт25 АIP20

EC01B543751  Преобразователь частоты  FDU48-025-20DEB с тормозным блоком11 кВт  25 АIP20

EC01B594192  Преобразователь частоты  FDU48-030-20DE   15 кВт30 АIP20

EC01B543750  Преобразователь частоты  FDU48-030-20DEВ с тормозным блоком15 кВт  30 АIP20

EC01B594193   Преобразователь частоты  FDU48-036-20DE   18,5 кВт36 АIP20

EC01B543752  Преобразователь частоты  FDU48-036-20DEB с тормозным блоком18,5 кВт  36 АIP20

EC01B594199  Преобразователь частоты  FDU48-045-20DE   22 кВт45 АIP20

EC01B543753  Преобразователь частоты  FDU48-045-20DEB с тормозным блоком22 кВт  45 АIP20

EC01B594203  Преобразователь частоты  FDU48-058-20DE   30 кВт58 АIP20

EC01B543743  Преобразователь частоты   FDU48-058-20DEB с тормозным блоком30 кВт  58 АIP20

EC01B594208   Преобразователь частоты  FDU48-072-20DE   37 кВт72 АIP20

EC01B543755  Преобразователь частоты  FDU48-072-20DEB с тормозным блоком37 кВт  72 АIP20

EC01B594209  Преобразователь частоты  FDU48-088-20DE   45 кВт88 АIP20

EC01B543756  Преобразователь частоты  FDU48-088-20DEB с тормозным блоком45 кВт  88 АIP20

EC01B594211  Преобразователь частоты  FDU48-105-20DE  55 кВт105 АIP20

EC01B543742  Преобразователь частоты  FDU48-105-20DEB с тормозным блоком55 кВт  105 АIP20

EC01B594212  Преобразователь частоты  FDU48-142-20DE   75 кВт142 АIP20

EC01B543758  Преобразователь частоты  FDU48-142-20DEB с тормозным блоком75 кВт  142 АIP20

EC01B594213  Преобразователь частоты  FDU48-171-20DE   90 кВт171 АIP20

EC01B543759  Преобразователь частоты  FDU48-171-20DEB с тормозным блоком90 кВт  171 АIP20

EC01B594214  Преобразователь частоты  FDU48-205-20DE   110 кВт205 АIP20

EC01B543760  Преобразователь частоты  FDU48-205-20DEB с тормозным блоком110 кВт  205 АIP20

EC01B594215  Преобразователь частоты  FDU48-244-20DE   132 кВт244 АIP20EC01B543761FDU48-244-20DEB с тормозным блоком132 кВт  244 АIP20

-----
