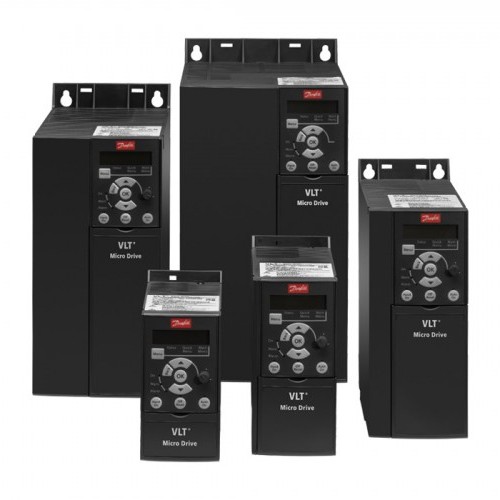

VLT® Micro Drive

VLT® Micro Drive

В наличии

Скачать посмотреть прайс лист на частотные преобразователи  Micro Drive

Общая информация

VLT® Micro Drive является преобразователем частоты общего применения, способным управлять двигателями мощностью до 22 кВт. VLT® Micro Drive производится согласно экологическим нормам и соответствует Директиве RoHS. Отлично подходит для работы в промышленных установках и системах отопления, вентиляции и кондиционирования воздуха.

Особенности и преимущества

Выходная мощность
1 x 200–240 В ..... 0.18–2.2 кВт
3 x 200–240 В ..... 0.25–3.7 кВт
3 x 380–480 В ..... 0.37–22 кВт

VLT® Micro Drive – преобразователь частоты серии VLT® – надежный, функциональный, удобный при использовании и вводе в эксплуатацию. Несмотря на компактные размеры и внешнюю простоту VLT® Micro Drive отлично подходит для применения в сложных системах.
Для оптимизации энергопотребления и производительности в приводе имеется около 100 настраиваемых параметров.

Печатные платы с покрытием (стандартно)
Все печатные платы, с размещенными на них элементами, покрываются защитным компаундом.

Монтаж "стенка-к-стенке"
Компактная конструкция VLT® Micro Drive позволяет монтировать приводы вплотную друг к другу или к стенкам шкафа.

Минимальное проникновение пыли
VLT® Micro Drive спроектирован так, что принудительная вентиляция не воздействует непосредственно на электронные компоненты, что исключает возможность их загрязнения.

Встроенный фильтр радиопомех
Радио помехи от кабеля двигателя ограничиваются встроенным фильтром RFI. При использовании экранированного кабеля длиной до 15 метров соблюдаются нормы ЕС.

Встроенные возможности торможения
При помощи функций торможения постоянным и переменным током, VLT® Micro Drive способен преобразовывать кинетическую энергию установки в тормозной момент, замедляющий вращение двигателя. Преобразователи частоты, мощностью от 1,5 кВт и выше, оснащены встроенным тормозным ключом.

Опции панели управления
Числовая панель управления
- без потенциометра (LCP 11)
- с потенциометром (LCP 12)
Комплект для удаленного монтажа

Прочие опции
Набор IP21 / NEMA
Развязывающая плата
Набор для монтажа на DIN-рейке

Технические характеристики

Входное напряжение (L1, L2, L3):
1 x 200–240 В ±10%, 3 x 200–240 В±10%
3 x 380–480 В ±10%

Выходное напряжение (U, V, W):
0–100% от входного напряжения

Выходная частота
0–200 Гц (режим VVC+), 0–400 Гц (режим U/f)

Число коммутаций на выходе
Без ограничений

Длительность разгона
0.05–3600 с

Цифровые входы
Количество входов: 5
Тип логики: PNP или NPN
Уровень напряжения: 0–24 В

Импульсные входы
Количество входов: 1*
Уровень напряжения: 0–24 В
Входная частота: 20–5000 Гц
* один из цифровых входов может использоваться в качестве импульсного.

Аналоговые входы
Количество входов: 2
1 вход по току, 1 вход по напряжению или по току
Уровень напряжения: 0 – 10 В (масштабируемый)
Уровень тока: 0/4–20 мА (масштабируемый)

Аналоговые выходы
Количество выходов: 1
Уровень тока: 0/4–20 мА

Релейные выходы
Количество выходов: 1 (~240 В, 2 A)

Последовательная связь
Поддерживаемые протоколы:
FC Protocol
Modbus RTU

Цена и расшифровка обозначений преобразователя частоты Danfoss VLT Micro Drive FC-51
Встречаются и такие обозначения: 132F0036 - Danfoss VLT Micro FC-051 4,0 кВт с панелью управления в комплекте ..., так обозначались модели раньше, сейчас поставляются отдельно панели и отдельно частотники,
т.е. 132F0036 = 132F0026 + 132B0101 (панель)
Код заказа
Модель преобразователя частоты
Типовой код
Ток,
А
Мощность, кВт
Размеры, ВхШхГ
Вес, кг
Цена, евро без НДС
Danfoss Micro Drive VLT FC-051 (однофазный вход 200-240В, IP20, без панели управления, вх. фильр А1/В, доп покрытие плат РСВ)
132F0001
Danfoss VLT Micro FC-051 0,18 кВт
FC-051PK18S2E20H3XXCXXXSXXX  без торм.кл.
1,2
0,18
150х70х148
1,1
166,00
132F0002
Danfoss VLT Micro FC-051 0,37 кВт
FC-051PK37S2E20H3XXCXXXSXXX  без торм.кл.
2,2
0,37
150х70х148
1,1
179,00
132F0003
Danfoss VLT Micro FC-051 0,75 кВт
FC-051PK75S2E20H3BXCXXXSXXX
4,2
0,75
150х70х148
1,1
205,00
132F0005
Danfoss VLT Micro FC-051 1,5 кВт
FC-051P1K5S2E20H3ВXCXXXSXXX
6,8
1,5
180х75х168
1,6
276,00
132F0007
Danfoss VLT Micro FC-051 2,2 кВт
FC-051P2K2S2E20H3BXCXXXSXXX
9,6
2,2
239х90х194
3
345,00
Danfoss Micro Drive VLT FC-051 (3 фазы 380В,  IP20, без панели управления, вх. фильр А1/В, доп покрытие плат РСВ)
132F0017
Danfoss VLT Micro FC-051 0,37 кВт
FC-051PK37T4E20H3XXCXXXSXXX  без торм.кл.
1,2
0,37
150х70х148
1,1
240,00
132F0018
Danfoss VLT Micro FC-051 0,75 кВт
FC-051PK75T4E20H3XXCXXXSXXX  без торм.кл.
2,2
0,75
150х70х148
1,1
274,00
132F0020
Danfoss VLT Micro FC-051 1,5 кВт
FC-051P1K5T4E20H3BXCXXXSXXX
3,7
1,5
180х75х168
1,6
357,00
132F0022
Danfoss VLT Micro FC-051 2,2 кВт
FC-051P2K2T4E20H3BXCXXXSXXX
5,3
2,2
180х75х168
1,6
446,00
132F0024
Danfoss VLT Micro FC-051 3,0 кВт
FC-051P3K0T4E20H3BXCXXXSXXX
7,2
3,0
239х90х194
3
513,00
132F0026
Danfoss VLT Micro FC-051 4,0 кВт
FC-051P4K0T4E20H3BXCXXXSXXX
9,0
4,0
239х90х194
3
555,00
132F0028
Danfoss VLT Micro FC-051 5,5 кВт
FC-051P5K5T4E20H3BXCXXXSXXX
12,0
5,5
239х90х194
3
667,00
132F0030
Danfoss VLT Micro FC-051 7,5 кВт
FC-051P7K5T4E20H3BXCXXXSXXX
15,5
7,5
239х90х194
3
756,00
132F0058
Danfoss VLT Micro FC-051 11 кВт
FC-051P11KT4E20H3BXCXXXSXXX
23
11
292х125х241
6
1094,00
132F0059
Danfoss VLT Micro FC-051 15 кВт
FC-051P15KT4E20H3BXCXXXSXXX
31
15
292х125х241
6
1263,00
132F0060
Danfoss VLT Micro FC-051 18,5 кВт
FC-051P18KT4E20H3BXCXXXSXXX
37
18,5
335х165х248
9,5
1561,00
132F0061
Danfoss VLT Micro FC-051 22 кВт
FC-051P22KT4E20H3BXCXXXSXXX
43
22
335х165х248
9,5
1833,00
Опциональное оборудование для Danfoss Micro Drive VLT FC-051
132B0100
VLT панель управления LCP 11 без потенциометра IP54
29,55
132B0101
VLT панель управления LCP 12 с потенциометром IP21
29,55
132B0102
Комплект для удаленного монтажа LCP
13,6

Характеристика, стандартная спецификация преобразователя частоты Danfoss VLT Micro Drive FC-51
Номер для заказа преобразователя частоты Danfoss VLT Micro Drive FC-51
Габариты, вес частотного преобразователя Danfoss VLT Micro Drive FC-51
Питающая сеть (L1L, L2, L3N)
Диапазон напряжений
1 x 200 - 240 B ± 10%
3 x 200 - 240 B ± 10%
3 x 380 - 480 B ± 10%
Частота сети
50/60 Гц
Максимальная кратковременная асимметрия фаз
3% от номинального напряжения
Коэффициент активной мощности
>= 0,4 при номинальной нагрузке
Коэффициент реактивной мощности
> 0,98
Включений по входу L1/L, L2, L3/N
Не более 2 раз в минуту
Условия окружающей среды согласно EN60664-1
Категория перенапряжения III/степень загрязнения 2
Перегрузочная способность
150% - 1минута
Управление
векторное или скалярное
Выходные характеристики (U, V, M):
Выходное напряжение
0–100% от входного номинального
Выходная частота
0-200 Гц (VVC+), 0-400 Гц (u/f)
Число переключений на выходе
Не ограничено
Время разгона/торможения
0,05-3600 сек.
Цифровые входы
Количество программируемых дискретных входов
5
Логика
PNP или NPN
Уровень напряжения
0-24
Максимальное напряжение на входе
28 В
Входное сопротивление, Ri
Около 4 кОм
Импульсный вход
Программируемый импульсный вход
1
Уровень напряжения
0-24 В (PNP позитивная логика)
Точность входа (0,1-110 кГц)
погрешность 0,1% от полной шкалы
Частота на входе
20-5000 Гц
Входное сопротивление, Ri
Около 2 кОм
Интервал сканирования
13,3 мс
Разрешение
10 бит
Аналоговые входы:
Число аналоговых входов
2
Режимы
1 -токовый, 1 -переключаемый (напряжение или ток)
Входное сопротивление, Ri
Около 10 кОм
Максимальное напряжение
20 В
Уровень тока
От 0/4 до 20 мА (масштабируемый)
Уровень напряжения
0-10 В (масштабируемый)
Максимальный ток
30 мА
Разрешение аналоговых входов
10 бит (+ знак)
Аналоговый выход:
Программируемый аналоговый выход
1
Уровень тока
от 0/4 до 20 мА
Максимальная нагрузка
500 Ом
Точность
1% от полной шкалы
Дискретные / частотные выходы:
Число программируемых дискретных / импульсных выходов
1
Уровень напряжения на дискретном / частотном выходе
0-24 В (PNP позитивная логика)
Максимальный выходной ток (приёмник или источник)
25 мА
Максимальная нагрузка частотного выхода
1 кОм
Максимальная ёмкостная нагрузка на частотном выходе
10 нФ
Минимальная выходная частота на частотном выходе
16 Гц
Максимальная выходная частота на частотном выходе
10 кГц
Погрешность частотного выхода
Максимальная ошибка: 0,2% полной шкалы
Разрешение частотных выходов
10 бит
Внутренний источник питания
Входное напряжение
10,5±0,5В, 24±0,5В
Максимальная нагрузка (10В)
25 мА
Максимальная нагрузка (24В)
100 мА
Релейные выходы
Программируемые релейные выходы
1
Максимальная нагрузка на клеммах
240В, 2А
Коммуникация с шинами передачи данных
FC Protocol, Modbus RTU
Длина кабеля
Максимальная длина экранированного (бронированного)
кабеля двигателя
15 м
Максимальная длина неэкранированного (небронированного) кабеля двигателя
50 м
Окружающая среда, исполнение привода
Корпус
IP20
Вибрация
0,7 G
Влажность
5 – 95 % (IEC 721-3-3; класс 3К3 (без конденсации во время работы))двигателя
Агрессивная среда
IEC 721-3-3; класс покрытия 3С33
Макс. температура среды
50° C
Среднесуточная температура среды
• Электронная тепловая защита двигателя от перегрева
• Мониторинг температуры радиатора защищает привод от перегрева
• Привод защищен от к.з. между фазами двигателя U, V, W
• Привод защищен от к.з. выходных фаз U, V, W на землю
• Автоматическая оптимизация энергопотребления
• Автоматическая адаптация к двигателю
• Подхват вращающегося двигателя

(132F0002) Преобразователь частоты MicroDrive FC 51 0.37кВт 220В, Danfoss
Код: 132F0002
(132F0017) Преобразователь частоты MicroDrive FC 51 0.37кВт 380В, Danfoss
Код: 132F0017
(132F0018) Преобразователь частоты MicroDrive FC 51 0.75кВт 380В, Danfoss
Код: 132F0018
(132F0003) Преобразователь частоты MicroDrive FC 51 0.75кВт 220В, Danfoss
Код: 132F0003
(132F0020) Преобразователь частоты MicroDrive FC 51 1.5кВт 380В, Danfoss
Код: 132F0020
(132F0022) Преобразователь частоты MicroDrive FC 51 2.2кВт 380В, Danfoss
(132F0005) Преобразователь частоты MicroDrive FC 51 1.5кВт 220В, Danfoss
Код: 132F0005
(132F0024) Преобразователь частоты MicroDrive FC 51 3кВт 380В, Danfoss
Код: 132F0024
(132F0026) Преобразователь частоты MicroDrive FC 51 4кВт 380В, Danfoss
Код: 132F0026
(132F0007) Преобразователь частоты MicroDrive FC 51 2.2кВт 220В, Danfoss
Код: 132F0007
(132F0028) Преобразователь частоты MicroDrive FC 51 5.5кВт 380В, Danfoss
Код: 132F0028
(132F0030) Преобразователь частоты MicroDrive FC 51 7.5кВт 380В, Danfoss
Код: 132F0030
(132F0058) Преобразователь частоты MicroDrive FC 51 11кВт 380В, Danfoss
Код: 132F0058
(132F0059) Преобразователь частоты MicroDrive FC 51 15кВт 380В, Danfoss
Код: 132F0059
(132F0060) Преобразователь частоты MicroDrive FC 51 18кВт 380В, Danfoss
Код: 132F0060
(132F0061) Преобразователь частоты MicroDrive FC 51 22кВт 380В, Danfoss
Код: 132F0061

Документы: doc_mg02b550.pdf
